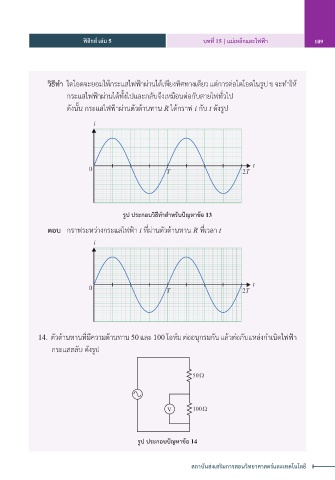

108 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 109

ำ
วิธีทำา ไดโอดจะยอมให้กระแสไฟฟ้าผ่านได้เพียงทิศทางเดียว แต่การต่อไดโอดในรูป ข จะทาให ้
กระแสไฟฟ้าผ่านได้ทั้งไปและกลับจึงเหมือนต่อกับสายไฟทั่วไป

ดังนั้น กระแสไฟฟ้าผ่านตัวต้านทาน R ได้กราฟ i กับ t ดังรูป
i

t
0 T 2T

รูป ประกอบวิธีทำาสำาหรับปัญหาข้อ 13

ตอบ กราฟระหว่างกระแสไฟฟ้า i ที่ผ่านตัวต้านทาน R ที่เวลา t
i

0 T 2T t

14. ตัวต้านทานที่มีความต้านทาน 50 และ 100 โอห์ม ต่ออนุกรมกัน แล้วต่อกับแหล่งกำาเนิดไฟฟ้า
กระแสสลับ ดังรูป

50Ω

V 100Ω

รูป ประกอบปัญหาข้อ 14
