54 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 55

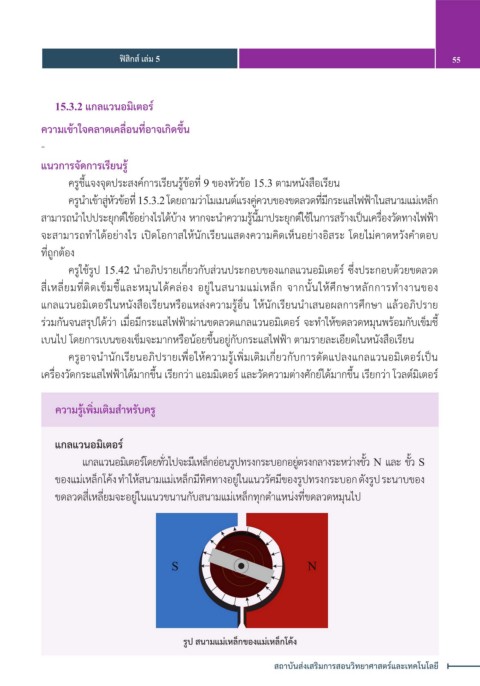

15.3.2 แกลแวนอมิเตอร์
ความเข้าใจคลาดเคลื่อนที่อาจเกิดขึ้น
-
แนวการจัดการเรียนรู้
ครูชี้แจงจุดประสงค์การเรียนรู้ข้อที่ 9 ของหัวข้อ 15.3 ตามหนังสือเรียน
ครูนำาเข้าสู่หัวข้อที่ 15.3.2 โดยถามว่าโมเมนต์แรงคู่ควบของขดลวดที่มีกระแสไฟฟ้าในสนามแม่เหล็ก
สามารถนำาไปประยุกต์ใช้อย่างไรได้บ้าง หากจะนำาความรู้นี้มาประยุกต์ใช้ในการสร้างเป็นเครื่องวัดทางไฟฟ้า
ำ
ำ
จะสามารถทาได้อย่างไร เปิดโอกาสให้นักเรียนแสดงความคิดเห็นอย่างอิสระ โดยไม่คาดหวังคาตอบ
ที่ถูกต้อง
ำ
ี
์
ครูใช้รูป 15.42 นาอภิปรายเก่ยวกับส่วนประกอบของแกลแวนอมิเตอร ซ่งประกอบด้วยขดลวด
ึ
ี
ี
ี
ำ
ั
ู
ี
ส่เหล่ยมท่ติดเข็มช้และหมุนได้คล่อง อย่ในสนามแม่เหล็ก จากน้นให้ศึกษาหลักการทางานของ
ำ
ื
แกลแวนอมิเตอร์ในหนังสือเรียนหรือแหล่งความร้อ่น ให้นักเรียนนาเสนอผลการศึกษา แล้วอภิปราย
ู
์
ำ
ร่วมกันจนสรุปได้ว่า เม่อมีกระแสไฟฟ้าผ่านขดลวดแกลแวนอมิเตอร จะทาให้ขดลวดหมุนพร้อมกับเข็มช ้ ี
ื
เบนไป โดยการเบนของเข็มจะมากหรือน้อยขึ้นอยู่กับกระแสไฟฟ้า ตามรายละเอียดในหนังสือเรียน
ิ
ครูอาจนานักเรียนอภิปรายเพ่อให้ความร้เพ่มเติมเก่ยวกับการดัดแปลงแกลแวนอมิเตอร์เป็น
ี
ื
ำ
ู
เครื่องวัดกระแสไฟฟ้าได้มากขึ้น เรียกว่า แอมมิเตอร์ และวัดความต่างศักย์ได้มากขึ้น เรียกว่า โวลต์มิเตอร์
ความรู้เพิ่มเติมสำาหรับครู
แกลแวนอมิเตอร์
แกลแวนอมิเตอร์โดยทั่วไปจะมีเหล็กอ่อนรูปทรงกระบอกอยู่ตรงกลางระหว่างขั้ว N และ ขั้ว S
ของแม่เหล็กโค้ง ทำาให้สนามแม่เหล็กมีทิศทางอยู่ในแนวรัศมีของรูปทรงกระบอก ดังรูป ระนาบของ
ขดลวดสี่เหลี่ยมจะอยู่ในแนวขนานกับสนามแม่เหล็กทุกตำาแหน่งที่ขดลวดหมุนไป
S N
รูป สนามแม่เหล็กของแม่เหล็กโค้ง
