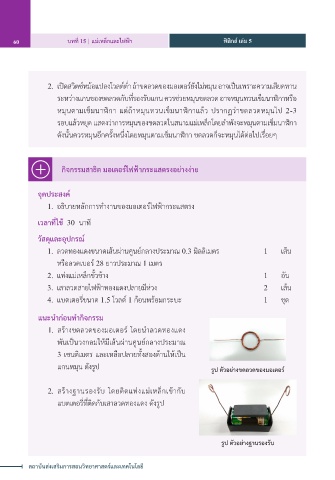

60 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 61

่
2. เปิดสวิตซ์หม้อแปลงโวลต์ตา ถ้าขดลวดของมอเตอร์ยังไม่หมุน อาจเป็นเพราะความเสียดทาน
ำ
ระหว่างแกนของขดลวดกับท่รองรับแกน ควรช่วยหมุนขดลวด อาจหมุนทวนเข็มนาฬิกาหรือ
ี
หมุนตามเข็มนาฬิกา แต่ถ้าหมุนทวนเข็มนาฬิกาแล้ว ปรากฏว่าขดลวดหมุนไป 2-3
รอบแล้วหยุด แสดงว่าการหมุนของขดลวดในสนามแม่เหล็กโดยลำาพังจะหมุนตามเข็มนาฬิกา
ดังนั้นควรหมุนอีกครั้งหนึ่งโดยหมุนตามเข็มนาฬิกา ขดลวดก็จะหมุนได้ต่อไปเรื่อยๆ

กิจกรรมสาธิต มอเตอร์ไฟฟ้ากระแสตรงอย่างง่าย

จุดประสงค์

1. อธิบายหลักการทำางานของมอเตอร์ไฟฟ้ากระแสตรง
เวลาที่ใช้ 30 นาที

วัสดุและอุปกรณ์
1. ลวดทองแดงขนาดเส้นผ่านศูนย์กลางประมาณ 0.3 มิลลิเมตร 1 เส้น
หรือลวดเบอร์ 28 ยาวประมาณ 1 เมตร
2. แท่งแม่เหล็กขั้วข้าง 1 อัน
3. เสาลวดสายไฟฟ้าทองแดงปลายมีห่วง 2 เส้น

4. แบตเตอรี่ขนาด 1.5 โวลต์ 1 ก้อนพร้อมกระบะ 1 ชุด

แนะนำาก่อนทำากิจกรรม
1. สร้างขดลวดของมอเตอร โดยนาลวดทองแดง
ำ
์
พันเป็นวงกลมให้มีเส้นผ่านศูนย์กลางประมาณ
ั
3 เซนติเมตร และเหลือปลายท้งสองด้านให้เป็น
แกนหมุน ดังรูป
รูป ตัวอย่างขดลวดของมอเตอร์

2. สร้างฐานรองรับ โดยติดแท่งแม่เหล็กเข้ากับ
แบตเตอรี่ที่ติดกับเสาลวดทองแดง ดังรูป

รูป ตัวอย่างฐานรองรับ

สถาบันส่งเสริมการสอนวิทยาศาสตร์และเทคโนโลยี
