174 บทที่ 20 | ฟิสิกส์นิวเคลียร์และฟิสิกส์อนุภาค ฟิสิกส์ เล่ม 6 ฟิสิกส์ เล่ม 6 175
โรงไฟฟ้านิวเคลียร์แบบน้ำาความดันสูง (Pressurized Water Reactor : PWR) โรงไฟฟ้า
ชนิดนี้จะถ่ายโอนความร้อนจากแท่งเชื้อเพลิงให้น้ำา จนมีอุณหภูมิสูงประมาณ 320 องศาเซลเซียส
ภายในถังขนาดใหญ่จะอัดความดันสูงประมาณ 15 เมกะพาสคัล (MPa) หรือประมาณ 150 เท่าของ
ความดันบรรยากาศไว้ เพื่อไม่ให้น้ำาเดือดกลายเป็นไอ และนำาน้ำาส่วนนี้ไปถ่ายโอนความร้อนให้แก่
น้ำาหล่อเย็นอีกระบบหนึ่ง เพื่อให้เกิดการเดือดและกลายเป็นไอน้ำาออกมา เป็นการป้องกันไม่ให้น้ำา
ในถังปฏิกรณ์ ซึ่งมีสารรังสีเจือปนอยู่แพร่กระจายไปยังอุปกรณ์ส่วนอื่น ๆ ตลอดจนป้องกันการรั่ว
ของสารกัมมันตรังสีสู่สิ่งแวดล้อม
2. โรงไฟฟ้านิวเคลียร์แบบน้ำาเดือด
เครื่องปฏิกรณ�นิวเคลียร�
เครื่องกำเนิดไฟฟ�า
ไอน้ำ
แท�งเชื้อเพลิง เครื่องสูบน้ำ
กังหัน
แท�งควบคุม
เครื่องควบแน�น
เครื่องสูบน้ำ น้ำเย็น

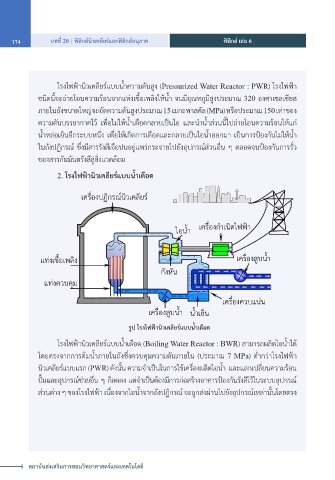

รูป โรงไฟฟ้านิวเคลียร์แบบน้ำาเดือด
โรงไฟฟ้านิวเคลียร์แบบน้ำาเดือด (Boiling Water Reactor : BWR) สามารถผลิตไอน้ำาได้
ึ
ุ
่
้
่
ั
ำ
้
ำ
้
โดยตรงจากการตมนาภายในถงซ่งควบคมความดนภายใน (ประมาณ 7 MPa) ตากวาโรงไฟฟา
ั
นิวเคลียร์แบบแรก (PWR) ดังน้น ความจาเป็นในการใช้เคร่องผลิตไอนา และแลกเปล่ยนความร้อน
ั
ำ
้
ื
ี
ำ
ป๊มและอุปกรณ์ช่วยอ่น ๆ ก็ลดลง แต่จาเป็นต้องมีการก่อสร้างอาคารป้องกันรังสีไว้ในระบบอุปกรณ ์
ำ
ื
ั
ั
้
ำ
ื
ส่วนต่าง ๆ ของโรงไฟฟ้า เน่องจากไอนาจากถังปฏิกรณ จะถูกส่งผ่านไปยังอุปกรณ์เหล่าน้นโดยตรง
์
