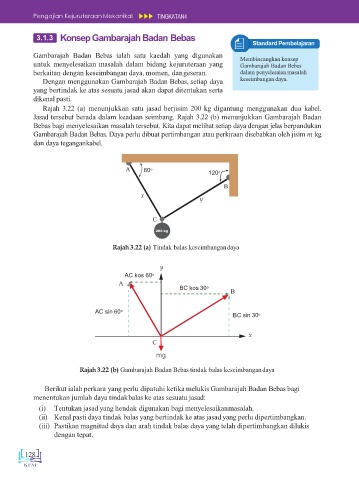

Pengajian Kejuruteraan Mekanikal TINGKATAN4

3.1.3 Konsep Gambarajah Badan Bebas
StandardPembelajaran
Gambarajah Badan Bebas ialah satu kaedah yang digunakan
Membincangkan konsep
untuk menyelesaikan masalah dalam bidang kejuruteraan yang Gambarajah Badan Bebas
berkaitan dengan keseimbangan daya, momen, dangeseran. dalam penyelesaian masalah
Dengan menggunakan Gambarajah Badan Bebas, setiap daya keseimbangan daya.
yang bertindak ke atas sesuatu jasad akan dapat ditentukan serta
dikenal pasti.
Rajah 3.22 (a) menunjukkan satu jasad berjisim 200 kg digantung menggunakan dua kabel.
Jasad tersebut berada dalam keadaan seimbang. Rajah 3.22 (b) menunjukkan Gambarajah Badan
Bebas bagi menyelesaikan masalah tersebut. Kita dapat melihat setiap daya dengan jelas berpandukan
Gambarajah Badan Bebas. Daya perlu dibuat pertimbangan atau perkiraan disebabkan oleh jisim m kg
dan daya tegangankabel.

A 60 o
120 o
B
x
y

C
200 kg

Rajah 3.22 (a) Tindak balas keseimbangandaya

y
AC kos 60 o
A
BC kos 30 o
B

AC sin 60 o
BC sin 30 o

x
C

Rajah 3.22 (b) Gambarajah Badan Bebas tindak balas keseimbangandaya

Berikut ialah perkara yang perlu dipatuhi ketika melukis Gambarajah Badan Bebas bagi
menentukan jumlah daya tindakbalas ke atas sesuatu jasad:
(i) Tentukan jasad yang hendak digunakan bagi menyelesaikanmasalah.
(ii) Kenal pasti daya tindak balas yang bertindak ke atas jasad yang perlu dipertimbangkan.
(iii) Pastikan magnitud daya dan arah tindak balas daya yang telah dipertimbangkan dilukis
dengan tepat.

128
