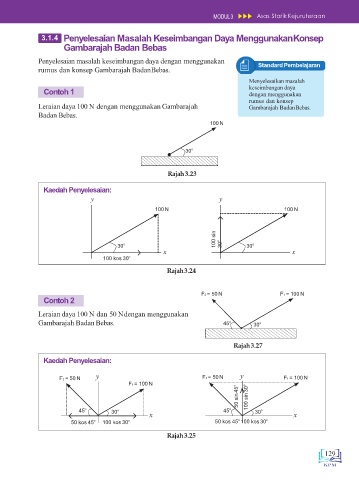

MODUL3 Asas Statik Kejuruteraan

3.1.4 Penyelesaian Masalah Keseimbangan Daya MenggunakanKonsep
Gambarajah Badan Bebas

Penyelesaian masalah keseimbangan daya dengan menggunakan
StandardPembelajaran
rumus dan konsep Gambarajah BadanBebas.
Menyelesaikan masalah
keseimbangan daya
Contoh 1 dengan menggunakan
rumus dan konsep
Leraian daya 100 N dengan menggunakan Gambarajah Gambarajah BadanBebas.
Badan Bebas.
100 N

30 o

Rajah3.23

Kaedah Penyelesaian:
y y
100 N 100 N

100 sin

30 o 30 o 30 o
x x
100 kos 30 o
Rajah3.24

F2 = 50 N F1 = 100 N
Contoh 2
Leraian daya 100 N dan 50 Ndengan menggunakan
Gambarajah Badan Bebas. 45 o 30 o

Rajah3.27

Kaedah Penyelesaian:

F2 = 50 N y F2 = 50 N y F1 = 100 N
F1 = 100 N
50 sin 45 o 100 sin 30 o

45 o 30 o 45 o 30 o
x x
o
50 kos 45 o 100 kos 30 o 50 kos 45 100 kos 30 o
Rajah3.25

129
