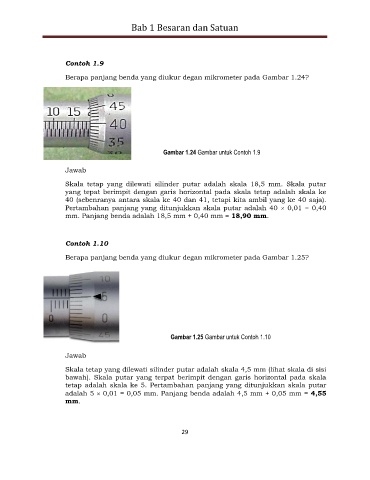

Page 42 - Fisika Dasar 1 - Mikrajuddin Abdullah

Bab 1 Besaran dan Satuan

Contoh 1.9

Berapa panjang benda yang diukur degan mikrometer pada Gambar 1.24?

Gambar 1.24 Gambar untuk Contoh 1.9

Jawab

Skala tetap yang dilewati silinder putar adalah skala 18,5 mm. Skala putar
yang tepat berimpit dengan garis horizontal pada skala tetap adalah skala ke
40 (sebenranya antara skala ke 40 dan 41, tetapi kita ambil yang ke 40 saja).
Pertambahan panjang yang ditunjukkan skala putar adalah 40  0,01 = 0,40
mm. Panjang benda adalah 18,5 mm + 0,40 mm = 18,90 mm.

Contoh 1.10

Berapa panjang benda yang diukur degan mikrometer pada Gambar 1.25?

Gambar 1.25 Gambar untuk Contoh 1.10

Jawab

Skala tetap yang dilewati silinder putar adalah skala 4,5 mm (lihat skala di sisi
bawah). Skala putar yang terpat berimpit dengan garis horizontal pada skala
tetap adalah skala ke 5. Pertambahan panjang yang ditunjukkan skala putar
adalah 5  0,01 = 0,05 mm. Panjang benda adalah 4,5 mm + 0,05 mm = 4,55
mm.

29
