Bab 1 Besaran dan Satuan
Tampak pada sudut kanan atas layar, satuan panjang adalan mm. Dengan
demikian, panjang benda yang diukur adalah 25,75 mm.
Jangka sorong dapat digunakan untuk menentukan panjang sisi luar
benda, panjang sisi dalam benda, maumpu kedalaman benda. Gambar 1.21
adalah contoh penggunaan jangka sorong untuk tiga macam pengukuran di
atas. Ketika gagang nonius digeser, maka di ujung jangka sorong muncul
batangan kecil. Panjang batangan tersebut tepat sama dengan bukaan mulut
jangka sorong.
(a) (c)
(b)

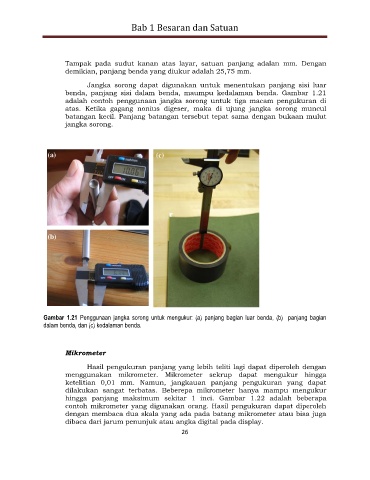

Gambar 1.21 Penggunaan jangka sorong untuk mengukur: (a) panjang bagian luar benda, (b) panjang bagian
dalam benda, dan (c) kedalaman benda.
Mikrometer
Hasil pengukuran panjang yang lebih teliti lagi dapat diperoleh dengan
menggunakan mikrometer. Mikrometer sekrup dapat mengukur hingga
ketelitian 0,01 mm. Namun, jangkauan panjang pengukuran yang dapat
dilakukan sangat terbatas. Beberepa mikrometer hanya mampu mengukur
hingga panjang maksimum sekitar 1 inci. Gambar 1.22 adalah beberapa
contoh mikrometer yang digunakan orang. Hasil pengukuran dapat diperoleh
dengan membaca dua skala yang ada pada batang mikrometer atau bisa juga
dibaca dari jarum penunjuk atau angka digital pada display.
26
