Bab 1 Besaran dan Satuan

Skala pada gagang utama yang dilewati penggeser nonius adalah 5 inci. Jarum
menunjukkan skala 10 nonius. Maka kelebihan panjang menurut skala nonius
adalah 10  0,01 inci = 0,10 inci. Dengan demikian, panjang yang diukur
adalah 5 inci + 0,10 inci = 5,10 inci.

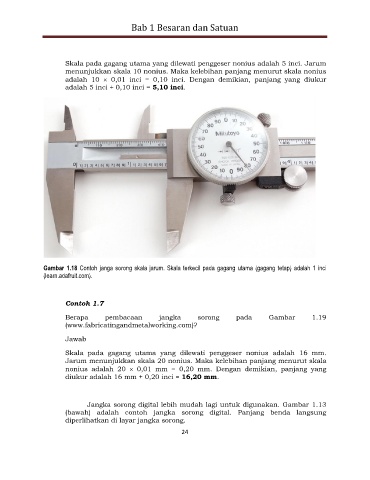

Gambar 1.18 Contoh janga sorong skala jarum. Skala terkecil pada gagang utama (gagang tetap) adalah 1 inci
(learn.adafruit.com).

Contoh 1.7

Berapa pembacaan jangka sorong pada Gambar 1.19
(www.fabricatingandmetalworking.com)?

Jawab

Skala pada gagang utama yang dilewati penggeser nonius adalah 16 mm.
Jarum menunjukkan skala 20 nonius. Maka kelebihan panjang menurut skala
nonius adalah 20  0,01 mm = 0,20 mm. Dengan demikian, panjang yang
diukur adalah 16 mm + 0,20 inci = 16,20 mm.

Jangka sorong digital lebih mudah lagi untuk digunakan. Gambar 1.13
(bawah) adalah contoh jangka sorong digital. Panjang benda langsung
diperlihatkan di layar jangka sorong.
