Pada bagian ini kita mencoba mempelajari cara membaca panjang
pengukuran menggunakan mikrometer sekrup berdasarkan dua skala pada
batangan. Seperti diperlihatkan pada Gambar 1.19, skala tetap berada pada
batang tetap. Jarak antar skala ini adalah 0,5 mm (jarak antara skala atas dan
bawah berdekatan). Di sebelahnya ada skala pada silinder berputar. Jumlah
skala ini ada 50 buah. Setiap memutar silinder satu putaran penuh, maka
silinder bergeser sejauh 0,5 mm (bergeser dari skala atas ke skala bawah di
batang tetap). Dengan demikian, pergeseran satu skala pada silinder putar
sama sama dengan panjang 0,5 mm/50 = 0,01 mm. Dengan demikian,
mikrometer sanggup mengukur hingga panjang 0,01 mm.

Cara membaca panjang pengukuran dengan mikrometer cukup
sederhana.

i. Amati skala tetap yang telah dilewati oleh silinder putar. Pada Gambar
1.23, skala tetap yang dilewati silinder putar adalah 5,5 mm
ii. Amati skala pada silinder putar yang tepat berimpit dengan garis
horizontal pada batang tetap. Pada Gambar 1.23 skala ke-28 pada
silinder putar berimpit dengan garis horizontal skala tetap.
iii. Pertambahan panjang yang ditunjukkan oleh skala silinder putar adalah
28  0,01 mm = 0,28 mm
iv. Panjang pengukuran = skala tetap yang dilewati + pertambahan
panjang pada silinder putar

Berdasarkan Gambar 1.23, panjang pengukuran = 5,5 mm + 0,28 mm = 5,78
mm

Skala putar
Skala tetap
Tempat benda

0,01 mm

Pengunci gagang

0,5 mm

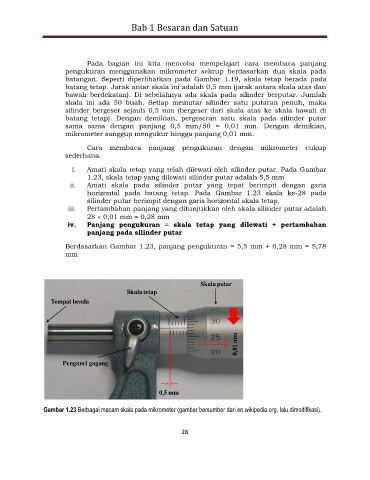

Gambar 1.23 Berbagai macam skala pada mikrometer (gambar bersumber dari en.wikipedia.org, lalu dimodifikasi).
