Bab 10 Fluida

r adalah massa jenis air raksa;

g adalah percepatan gravitasi bumi;

h adalah ketinggian kolom air raksa.

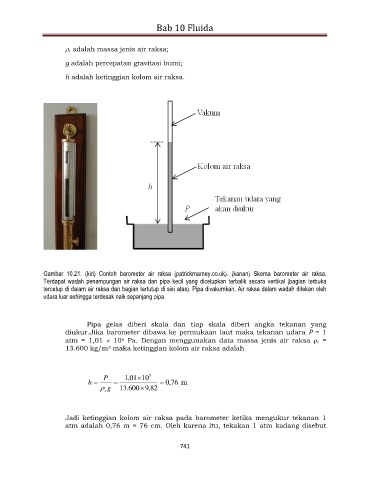

Gambar 10.21. (kiri) Contoh barometer air raksa (patrickmarney.co.uk). (kanan) Skema barometer air raksa.
Terdapat wadah penampungan air raksa dan pipa kecil yang dicelupkan terbalik secara vertikal (bagian terbuka
tercelup di dalam air raksa dan bagian tertutup di sisi atas). Pipa divakumkan. Air raksa dalam wadah ditekan oleh
udara luar sehingga terdesak naik sepanjang pipa.

Pipa gelas diberi skala dan tiap skala diberi angka tekanan yang
diukur.Jika barometer dibawa ke permukaan laut maka tekanan udara P = 1
atm = 1,01  10 Pa. Dengan menggunakan data massa jenis air raksa r =
5
13.600 kg/m maka ketinggian kolom air raksa adalah
3

P , 1 01 10 5
h    , 0 76 m
 r g 13 . 600 , 9 82

Jadi ketinggian kolom air raksa pada barometer ketika mengukur tekanan 1
atm adalah 0,76 m = 76 cm. Oleh karena itu, tekakan 1 atm kadang disebut

741
