Page 753 - Fisika Dasar 1 - Mikrajuddin Abdullah

Bab 10 Fluida

Jalur
manometrik Jalur
oksigen Sistem pompa
tekanan tinggi

Pengotrol sistem
penerbangan
Sistem kontrol
bahan bakar
Sistem supply
bahan bakar

Penggerak pintu Sistem AC Sistem roda
reverse thrust pendaratan dan Sistem Sistem Supply bahan
pengereman penyimpanan air bekas bakar cadangan
air

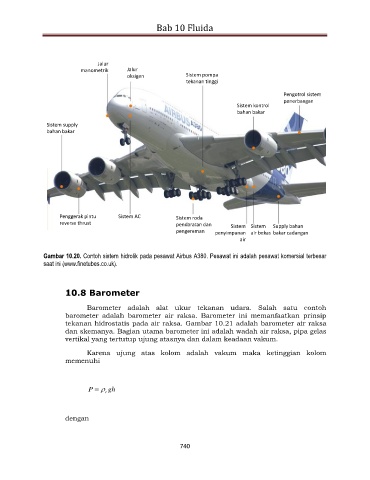

Gambar 10.20. Contoh sistem hidrolik pada pesawat Airbus A380. Pesawat ini adalah pesawat komersial terbesar
saat ini (www.finetubes.co.uk).

10.8 Barometer

Barometer adalah alat ukur tekanan udara. Salah satu contoh
barometer adalah barometer air raksa. Barometer ini memanfaatkan prinsip
tekanan hidrostatis pada air raksa. Gambar 10.21 adalah barometer air raksa
dan skemanya. Bagian utama barometer ini adalah wadah air raksa, pipa gelas
vertikal yang tertutup ujung atasnya dan dalam keadaan vakum.

Karena ujung atas kolom adalah vakum maka ketinggian kolom
memenuhi

P   r gh

dengan

740
