Bab 11 Kalor

Pemasangan Bingkai Logam

Kadang orang ingin memasang benda di dalam bingkai logam. Agar
benda terpasang kuat maka jepitan bingkai logam pada benda tersebut harus
sekuat mungkin. Cara penjepitan yang kuat tersebut dapat dicapai jika pada
suhu kerja (suhu operasi bingkai yang telah terpasang) ukuran lubang bingkai
sedikit lebih kecil daripada ukuran benda yang dijepit. Tetapi bagaimana cara
memasukkan benda?

Caranya adalah bingkai logam dipanaskan terlebih dahulu. Akibat
pemanasan maka ukuran lubang membesar. Ketika ukuran lubang melebihi
ukuran benda yang akan dijepit, maka benda dimasukkan ke dalam lubang
bingkai. Ketika posisi benda sudah pas maka bingkai logam didinginkan
kembali. Ketika kembali ke suhu semula maka benda dijepit dengan kuat oleh
bingkai logam. Gambar 11.55 adalah ilustrasi pemasangan tersebut.

Berapakah suhu pemanasan agar benda dapat dimasukkan ke dalam
bingkai? Suhu tersebut bergantung pada jari-jari bingkai dan perbedaan jari-
jari bingkai dengan jari-jari benda yang akan dipasang. Misalkan pada suhu T0
jari-jari bingkai adalah R1 dan jari-jari benda yang akan dimasukkan adalah R2
= R1 +  Benda dapat dimasukkan ke dalam biingkai jika jari-jari bingkai
.
memuai sebesar  Dengan hukum pemuiaian panjang maka kenaikan suhu
.
bingkai memenuhi  = R1T atau T = /R1

Bingkai logam Benda dimasukkan Bingkai logam
dipanaskan ke dalam bingkai didinginkan

R 1 R’ 1

Ukuran lubang Benda mudah dimasukkan Benda terjepit kuat
bingkai membesar

R 2 R 2

R > R 1 R < R’
2
1
2

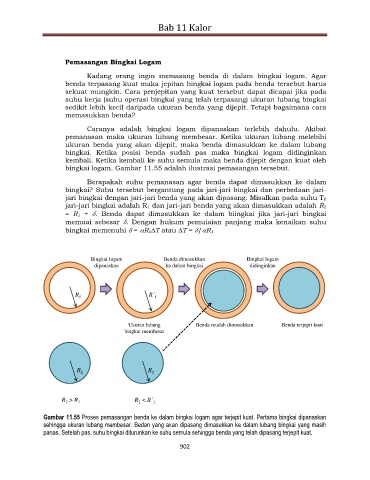

Gambar 11.55 Proses pemasangan benda ke dalam bingkai logam agar terjepit kuat. Pertama bingkai dipanaskan
sehingga ukuran lubang membesar. Bedan yang akan dipasang dimasukkan ke dalam lubang bingkai yang masih
panas. Setelah pas, suhu bingkai diturunkan ke suhu semula sehingga benda yang telah dipasang terjepit kuat.
