Bab 11 Kalor

Keterangan alat:

(1) Penyangga tetap
(2) Batang logam yang akan diukur pertambahan panjangnya. Bisa
menggunakan batang besi, aluminium, tembaga, atau kuningan
(3) Tiang penyangga batang
(4) Pemanas batang
(5) Penyangga poros
(6) Batang yang dapat berputar pada poros
(7) Laser pointer
(8) Berkas sinar laser
(9) Dinding yang posisinya cukup jauh

Pada suhu awal laser pointer mengarah horisontal ke dinding. Jarak
laser pointer ke dinding harus cukup jauh. Ketika batang memanjang, sisi
bawah batang berporos didorong sehinga arah laser pointer berubah. Titik
jatuh sinar laser di dinding berubah.

y
d

 y   d
l    d h 2 L h 2

h 1 h 2 
h 1

 l

L

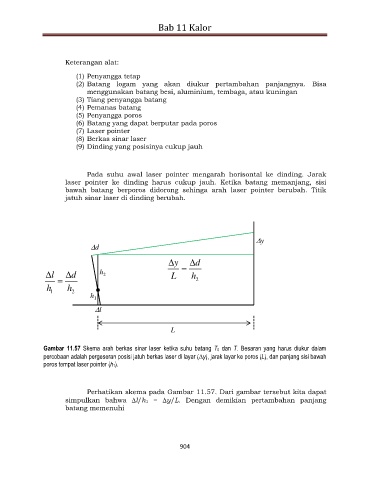

Gambar 11.57 Skema arah berkas sinar laser ketika suhu batang T0 dan T. Besaran yang harus diukur dalam
percobaan adalah pergeseran posisi jatuh berkas laser di layar (y), jarak layar ke poros (L), dan panjang sisi bawah
poros tempat laser pointer (h1).

Perhatikan skema pada Gambar 11.57. Dari gambar tersebut kita dapat
simpulkan bahwa l/h1 = y/L. Dengan demikian pertambahan panjang
batang memenuhi
