Ban 1 Elektrostatika

gaya coulomb dan efek terobosan

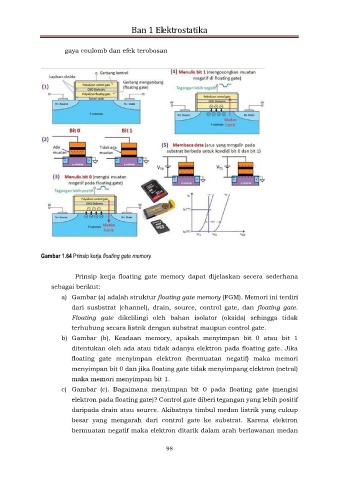

Gambar 1.64 Prinsip kerja floating gate memory.

Prinsip kerja floating gate memory dapat dijelaskan secera sederhana
sebagai berikut:
a) Gambar (a) adalah struktur floating gate memory (FGM). Memori ini terdiri
dari susbstrat (channel), drain, source, control gate, dan floating gate.

Floating gate dikelilingi oleh bahan isolator (oksida) sehingga tidak
terhubung secara listrik dengan substrat maupun control gate.
b) Gambar (b). Keadaan memory, apakah menyimpan bit 0 atau bit 1

ditentukan oleh ada atau tidak adanya elektron pada floating gate. Jika
floating gate menyimpan elektron (bermuatan negatif) maka memori
menyimpan bit 0 dan jika floating gate tidak menyimpang elektron (netral)
maka memori menyimpan bit 1.
c) Gambar (c). Bagaimana menyimpan bit 0 pada floating gate (mengisi

elektron pada floating gate)? Control gate diberi tegangan yang lebih positif
daripada drain atau source. Akibatnya timbul medan listrik yang cukup
besar yang mengarah dari control gate ke substrat. Karena elektron

bermuatan negatif maka elektron ditarik dalam arah berlawanan medan

98
