Bab 2 Potensial Listrik dan Kapasitor

C 1

C 2
.
.
.

C N

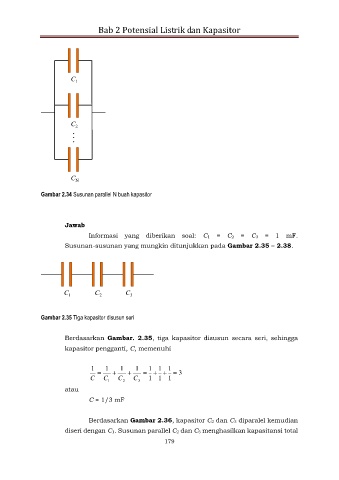

Gambar 2.34 Susunan parallel N buah kapasitor

Jawab

Informasi yang diberikan soal: C1 = C2 = C3 = 1 mF.
Susunan-susunan yang mungkin ditunjukkan pada Gambar 2.35 – 2.38.

C 1 C 2 C 3

Gambar 2.35 Tiga kapasitor disusun seri

Berdasarkan Gambar. 2.35, tiga kapasitor disusun secara seri, sehingga

kapasitor pengganti, C, memenuhi

1  1  1  1  1  1  1  3
C C 1 C 2 C 3 1 1 1
atau

C = 1/3 mF

Berdasarkan Gambar 2.36, kapasitor C2 dan C3 diparalel kemudian

diseri dengan C1. Susunan parallel C2 dan C3 menghasilkan kapasitansi total
179
