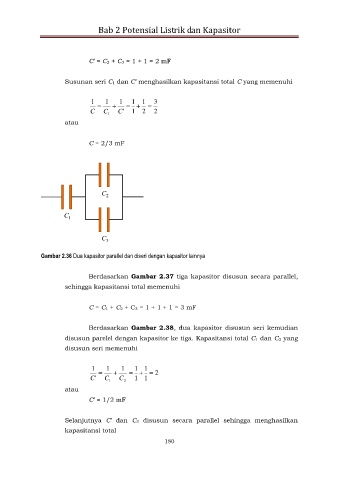

Bab 2 Potensial Listrik dan Kapasitor

C’ = C2 + C3 = 1 + 1 = 2 mF

Susunan seri C1 dan C’ menghasilkan kapasitansi total C yang memenuhi

1  1  1  1  1  3

C C 1 ' C 1 2 2
atau

C = 2/3 mF

C 2

C 1

C 3

Gambar 2.36 Dua kapasitor parallel dan diseri dengan kapasitor lainnya

Berdasarkan Gambar 2.37 tiga kapasitor disusun secara parallel,
sehingga kapasitansi total memenuhi

C = C1 + C2 + C3 = 1 + 1 + 1 = 3 mF

Berdasarkan Gambar 2.38, dua kapasitor disusun seri kemudian
disusun parelel dengan kapasitor ke tiga. Kapasitansi total C1 dan C2 yang

disusun seri memenuhi

1  1  1  1  1  2
' C C 1 C 2 1 1
atau

C’ = 1/2 mF

Selanjutnya C’ dan C3 disusun secara parallel sehingga menghasilkan

kapasitansi total
180
