Bab 2 Potensial Listrik dan Kapasitor

?

C 1 C 2  C

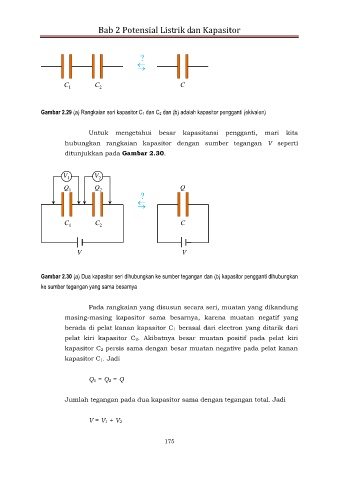

Gambar 2.29 (a) Rangkaian seri kapasitor C1 dan C2 dan (b) adalah kapasitor pengganti (ekivalen)

Untuk mengetahui besar kapasitansi pengganti, mari kita
hubungkan rangkaian kapasitor dengan sumber tegangan V seperti

ditunjukkan pada Gambar 2.30.

V 1 V 2
Q 1 Q 2 Q
?

C 1 C 2  C

V V

Gambar 2.30 (a) Dua kapasitor seri dihubungkan ke sumber tegangan dan (b) kapasitor pengganti dihubungkan
ke sumber tegangan yang sama besarnya

Pada rangkaian yang disusun secara seri, muatan yang dikandung

masing-masing kapasitor sama besarnya, karena muatan negatif yang
berada di pelat kanan kapasitor C1 berasal dari electron yang ditarik dari
pelat kiri kapasitor C2. Akibatnya besar muatan positif pada pelat kiri

kapasitor C2 persis sama dengan besar muatan negative pada pelat kanan
kapasitor C1. Jadi

Q1 = Q2 = Q

Jumlah tegangan pada dua kapasitor sama dengan tegangan total. Jadi

V = V1 + V2

175
