Tampak dari persamaan (3.30) bahwa jika hambatan Rx

berubah-ubah maka tegabngan VG yang diukur berubah-ubah juga. Dengan
demikian, jembatan Wheatstobe dapat digunakan sebagai sensor, besaran
fisis yang menghasilkan perubahan hambatan jika besaran fisis tersebut

berubah. Sensor tersebut dipasang pada posisi Rx.
Contoh besasar fisis yang dapat diukur dengan jembatan
Wheatstone adalah intensitas cahaya. Sebagai sensor kita gunakan
komponen LDR (light dependent resistor). Komponen ini adalah sebuah
hambatan yang nilai hambatannya bergantung pada intensitas cahaya yang

jatuh padanya. Maikin tinggi intensiotas cahaya yang jatuh maka
hambataan yang dimiliki makin kecil. Gambar 3.40 adalah contoh LDR
serta contoh kurva hambatan sebagai fungsi intensitas cahaya. Komponen

ini dipasang pada jembatan Whweatstone pada posisi Rx. Dengan
berubahnya intensitas cahaya maka nilai Rx berubah sehingga mengubah
nilai VG. Berdasarkan nilai VG tersebut maka nilai Rx diketahui dan dengan
menggunakan kuerva hubungan antara intensitas dan hambatan maka
intensitas cahaya dapat ditentukan. Rangkaian ini dapat langsung

dihubungkan dengan computer sehingga pengukurabn dapat diloakukan
secara otomatis dalam rentang waktu yang lama.

Hambatan

Intensitas cahaya

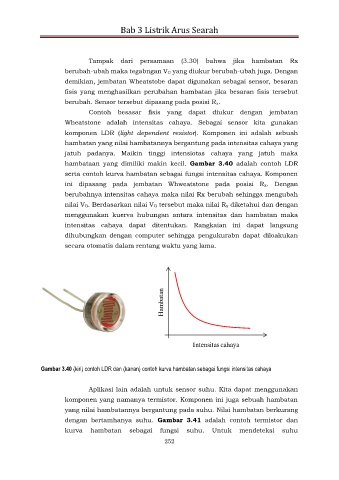

Gambar 3.40 (kiri) contoh LDR dan (kanan) contoh kurva hambatan sebagai fungsi intensitas cahaya

Aplikasi lain adalah untuk sensor suhu. Kita dapat menggunakan

komponen yang namanya termistor. Komponen ini juga sebuah hambatan
yang nilai hambatannya bergantung pada suhu. Nilai hambatan berkurang
dengan bertamhanya suhu. Gambar 3.41 adalah contoh termistor dan

kurva hambatan sebagai fungsi suhu. Untuk mendeteksi suhu
