Bab 3 Listrik Arus Searah

menggunakan jembatan wheatstone maka kita tempatkan termistror pada
posisi Rx.

Hambatan

Suhu

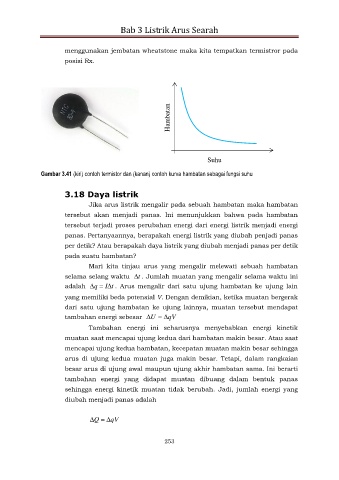

Gambar 3.41 (kiri) contoh termistor dan (kanan) contoh kurva hambatan sebagai fungsi suhu

3.18 Daya listrik
Jika arus listrik mengalir pada sebuah hambatan maka hambatan
tersebut akan menjadi panas. Ini menunjukkan bahwa pada hambatan
tersebut terjadi proses perubahan energi dari energi listrik menjadi energi

panas. Pertanyaannya, berapakah energi listrik yang diubah penjadi panas
per detik? Atau berapakah daya listrik yang diubah menjadi panas per detik
pada suatu hambatan?

Mari kita tinjau arus yang mengalir melewati sebuah hambatan
selama selang waktu t . Jumlah muatan yang mengalir selama waktu ini
adalah q  I t . Arus mengalir dari satu ujung hambatan ke ujung lain
yang memiliki beda potensial V. Dengan demikian, ketika muatan bergerak
dari satu ujung hambatan ke ujung lainnya, muatan tersebut mendapat
tambahan energi sebesar U   qV

Tambahan energi ini seharusnya menyebabkan energi kinetik
muatan saat mencapai ujung kedua dari hambatan makin besar. Atau saat

mencapai ujung kedua hambatan, kecepatan muatan makin besar sehingga
arus di ujung kedua muatan juga makin besar. Tetapi, dalam rangkaian
besar arus di ujung awal maupun ujung akhir hambatan sama. Ini berarti
tambahan energi yang didapat muatan dibuang dalam bentuk panas
sehingga energi kinetik muatan tidak berubah. Jadi, jumlah energi yang

diubah menjadi panas adalah

 Q   qV
