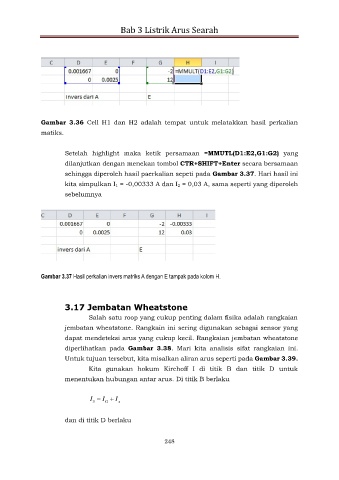

Page 260 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 3 Listrik Arus Searah

Gambar 3.36 Cell H1 dan H2 adalah tempat untuk melatakkan hasil perkalian
matiks.

Setelah highlight maka ketik persamaan =MMUTL(D1:E2,G1:G2) yang
dilanjutkan dengan menekan tombol CTR+SHIFT+Enter secara bersamaan
sehingga diperoleh hasil paerkalian sepeti pada Gambar 3.37. Hari hasil ini

kita simpulkan I1 = -0,00333 A dan I2 = 0,03 A, sama seperti yang diperoleh
sebelumnya

Gambar 3.37 Hasil perkalian invers matriks A dengan E tampak pada kolom H.

3.17 Jembatan Wheatstone

Salah satu roop yang cukup penting dalam fisika adalah rangkaian
jembatan wheatstone. Rangkain ini sering digunakan sebagai sensor yang
dapat mendeteksi arus yang cukup kecil. Rangkaian jembatan wheatstone

diperlihatkan pada Gambar 3.38. Mari kita analisis sifat rangkaian ini.
Untuk tujuan tersebut, kita misalkan aliran arus seperti pada Gambar 3.39.
Kita gunakan hokum Kirchoff I di titik B dan titik D untuk
menentukan hubungan antar arus. Di titik B berlaku

I  I  I
G
x
3

dan di titik D berlaku

248
