Bab 3 Listrik Arus Searah
PLTA lain yang juga berada di sungai Citarum adalah PLTA Saguling
yang berlokasi di Kabupaten Bandung Barat, Jawa Barat. Tegangan
listrik pada SUTET dapat mencapai 250.000 volt. Pertanyaannya
adalah, mengapa listrik tersebut ditransmisikan melakui tegangan
yang tinggi, bukan melalui arus yang tinggi?

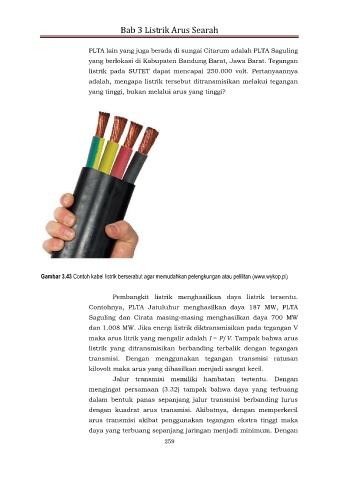

Gambar 3.43 Contoh kabel listrik berserabut agar memudahkan pelengkungan atau pelilitan (www.wykop.pl)
Pembangkit listrik menghasilkan daya listrik tersentu.
Contohnya, PLTA Jatuluhur menghasilkan daya 187 MW, PLTA
Saguling dan Cirata masing-masing menghasilkan daya 700 MW
dan 1.008 MW. Jika energi listrik diktransmisikan pada tegangan V
maka arus litrik yang mengalir adalah I = P/V. Tampak bahwa arus
listrik yang ditransmisikan berbanding terbalik dengan tegangan
transmisi. Dengan menggunakan tegangan transmisi ratusan
kilovolt maka arus yang dihasilkan menjadi sangat kecil.
Jalur transmisi memiliki hambatan tertentu. Dengan
mengingat persamaan (3.32) tampak bahwa daya yang terbuang
dalam bentuk panas sepanjang jalur transmisi berbanding lurus
dengan kuadrat arus transmisi. Akibatnya, dengan memperkecil
arus transmisi akibat penggunakan tegangan ekstra tinggi maka
daya yang terbuang sepanjang jaringan menjadi minimum. Dengan
259
