I = I2 Rs/R2 + I2 = (1 + Rs/R2) I2

Jadi, dengan mengukur I2 maka nilai arus yang mengalir pada rangkaian
semula dapat ditentukan. Pemasangan amperemeter pada saat pengukuran

menjadi seperti pada Gambar 3.47

Mengukur beda potensial dua titik
Beda potensial antara dua titik dalam rangkaian dapat diukur
dengan alat yang namanya voltmeter. Pengukuran beda potensial tidak

perlu memutus rangkaian yang ada. Cukup menyentuhkan dua terminal
voltmeter dengan dua titik yang akan diukur beda potensialnya seperti
diilustrasikan pada Gambar 3.48. Beda potensial langsung terbaca pada

layar voltmeter. Layar tersebut dapat berupa jarum (untuk volmeter analog)
atau angka-angka (volmeter digital).

(a) (b)

R
(c) 1

 
1
2

a b

R 2

V

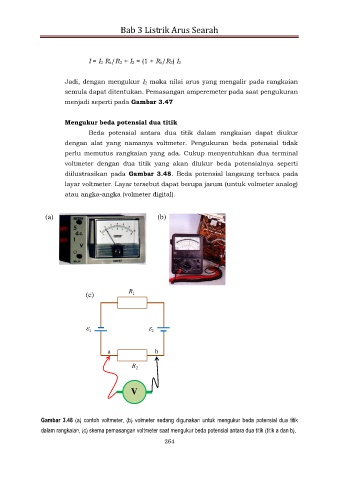

Gambar 3.48 (a) contoh voltmeter, (b) volmeter sedang digunakan untuk mengukur beda potensial dua titik

dalam rangkaian, (c) skema pemasangan voltmeter saat mengukur beda potensial antara dua titik (titik a dan b).
