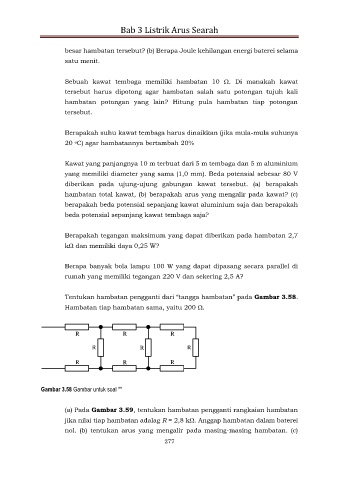

Page 289 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 3 Listrik Arus Searah

besar hambatan tersebut? (b) Berapa Joule kehilangan energi baterei selama
satu menit.

Sebuah kawat tembaga memiliki hambatan 10 . Di manakah kawat
tersebut harus dipotong agar hambatan salah satu potongan tujuh kali

hambatan potongan yang lain? Hitung pula hambatan tiap potongan
tersebut.

Berapakah suhu kawat tembaga harus dinaikkan (jika mula-mula suhunya
20 C) agar hambatannya bertambah 20%
o

Kawat yang panjangnya 10 m terbuat dari 5 m tembaga dan 5 m aluminium
yang memiliki diameter yang sama (1,0 mm). Beda potensial sebesar 80 V

diberikan pada ujung-ujung gabungan kawat tersebut. (a) berapakah
hambatan total kawat, (b) berapakah arus yang mengalir pada kawat? (c)
berapakah beda potensial sepanjang kawat aluminium saja dan berapakah
beda potensial sepanjang kawat tembaga saja?

Berapakah tegangan maksimum yang dapat diberikan pada hambatan 2,7
k dan memiliki daya 0,25 W?

Berapa banyak bola lampu 100 W yang dapat dipasang secara parallel di
rumah yang memiliki tegangan 220 V dan sekering 2,5 A?

Tentukan hambatan pengganti dari “tangga hambatan” pada Gambar 3.58.
Hambatan tiap hambatan sama, yaitu 200 .

R R R R R R

R R R R R R

R R R R R R

Gambar 3.58 Gambar untuk soal **

(a) Pada Gambar 3.59, tentukan hambatan pengganti rangkaian hambatan
jika nilai tiap hambatan adalag R = 2,8 k. Anggap hambatan dalam baterei

nol. (b) tentukan arus yang mengalir pada masing-masing hambatan. (c)
277
