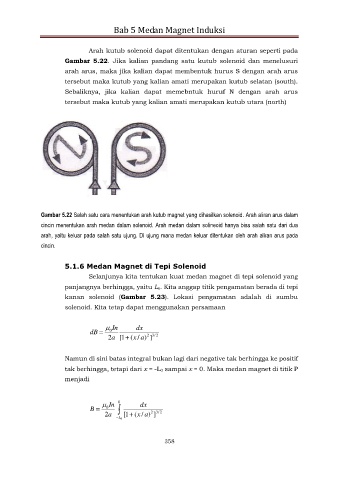

Page 370 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 5 Medan Magnet Induksi

Arah kutub solenoid dapat ditentukan dengan aturan seperti pada
Gambar 5.22. Jika kalian pandang satu kutub solenoid dan menelusuri

arah arus, maka jika kalian dapat membentuk hurus S dengan arah arus
tersebut maka kutub yang kalian amati merupakan kutub selatan (south).
Sebaliknya, jika kalian dapat memebntuk huruf N dengan arah arus

tersebut maka kutub yang kalian amati merupakan kutub utara (north)

Gambar 5.22 Salah satu cara menentukan arah kutub magnet yang dihasilkan solenoid. Arah aliran arus dalam
cincin menentukan arah medan dalam solenoid. Arah medan dalam solineoid hanya bisa salah satu dari dua

arah, yaitu keluar pada salah satu ujung. Di ujung mana medan keluar ditentukan oleh arah aliran arus pada
cincin.

5.1.6 Medan Magnet di Tepi Solenoid

Selanjunya kita tentukan kuat medan magnet di tepi solenoid yang
panjangnya berhingga, yaitu Lo. Kita anggap titik pengamatan berada di tepi
kanan solenoid (Gambar 5.23). Lokasi pengamatan adalah di sumbu
solenoid. Kita tetap dapat menggunakan persamaan

 In dx
dB  0
2a 1 [  (x / ) a 2 ] 2 / 3

Namun di sini batas integral bukan lagi dari negative tak berhingga ke positif
tak berhingga, tetapi dari x = -L0 sampai x = 0. Maka medan magnet di titik P
menjadi

 In 0 dx
B  0 
2a 1 [  (x / ) a 2 ] 2 / 3
 0 L

358
