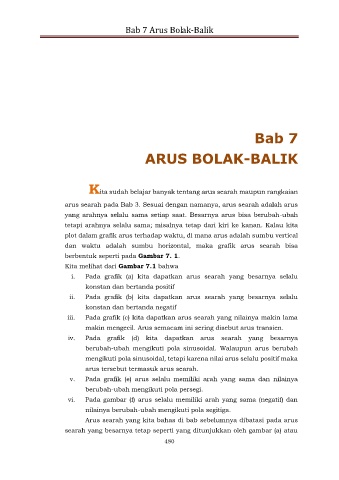

Bab 7 Arus Bolak-Balik

Bab 7

ARUS BOLAK-BALIK

Kita sudah belajar banyak tentang arus searah maupun rangkaian

arus searah pada Bab 3. Sesuai dengan namanya, arus searah adalah arus
yang arahnya selalu sama setiap saat. Besarnya arus bisa berubah-ubah
tetapi arahnya selalu sama; misalnya tetap dari kiri ke kanan. Kalau kita

plot dalam grafik arus terhadap waktu, di mana arus adalah sumbu vertical
dan waktu adalah sumbu horizontal, maka grafik arus searah bisa
berbentuk seperti pada Gambar 7. 1.

Kita melihat dari Gambar 7.1 bahwa
i. Pada grafik (a) kita dapatkan arus searah yang besarnya selalu
konstan dan bertanda positif
ii. Pada grafik (b) kita dapatkan arus searah yang besarnya selalu
konstan dan bertanda negatif

iii. Pada grafik (c) kita dapatkan arus searah yang nilainya makin lama
makin mengecil. Arus semacam ini sering disebut arus transien.
iv. Pada grafik (d) kita dapatkan arus searah yang besarnya

berubah-ubah mengikuti pola sinusoidal. Walaupun arus berubah
mengikuti pola sinusoidal, tetapi karena nilai arus selalu positif maka
arus tersebut termasuk arus searah.
v. Pada grafik (e) arus selalu memiliki arah yang sama dan nilainya
berubah-ubah mengikuti pola persegi.

vi. Pada gambar (f) arus selalu memiliki arah yang sama (negatif) dan
nilainya berubah-ubah mengikuti pola segitiga.
Arus searah yang kita bahas di bab sebelumnya dibatasi pada arus

searah yang besarnya tetap seperti yang ditunjukkan oleh gambar (a) atau
