Bab 7 Arus Bolak-Balik

ditunjukkan dalam Gambar 7.2

arus arus arus arus

waktu
waktu
w ak tu w ak tu

arus arus arus arus

ak
waktu w ak tu
w
waktu
tu

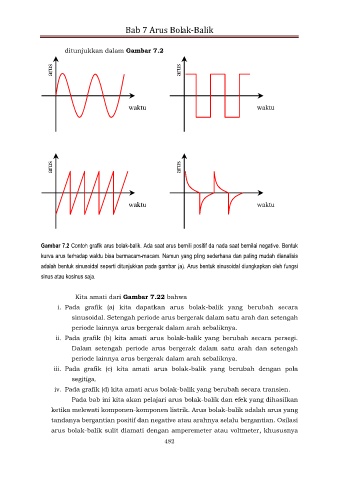

Gambar 7.2 Contoh grafik arus bolak-balik. Ada saat arus bernili positif da nada saat bernilai negative. Bentuk
kurva arus terhadap waktu bisa bermacam-macam. Namun yang pling sederhana dan paling mudah dianalisis

adalah bentuk sinusoidal seperti ditunjukkan pada gambar (a). Arus bentuk sinusoidal diungkapkan oleh fungsi
sinus atau kosinus saja.

Kita amati dari Gambar 7.22 bahwa
i. Pada grafik (a) kita dapatkan arus bolak-balik yang berubah secara

sinusoidal. Setengah periode arus bergerak dalam satu arah dan setengah
periode lainnya arus bergerak dalam arah sebaliknya.
ii. Pada grafik (b) kita amati arus bolak-balik yang berubah secara persegi.

Dalam setengah periode arus bergerak dalam satu arah dan setengah
periode lainnya arus bergerak dalam arah sebaliknya.
iii. Pada grafik (c) kita amati arus bolak-balik yang berubah dengan pola
segitiga.
iv. Pada grafik (d) kita amati arus bolak-balik yang berubah secara transien.

Pada bab ini kita akan pelajari arus bolak-balik dan efek yang dihasilkan
ketika melewati komponen-komponen listrik. Arus bolak-balik adalah arus yang
tandanya bergantian positif dan negative atau arahnya selalu bergantian. Osilasi

arus bolak-balik sulit diamati dengan amperemeter atau voltmeter, khususnya
