arus bolak-balik yang memiliki frekuensi tinggi. Karena arahnya berubah secara
periodeik maka jarum atau angka yang ditunjukkan oleh alat tersebut berosilasi

terus menerus secara cepat. Jika frekuensi cukup besar maka mata tidak
sanggup mengikuti perubahan. Mata seolah-olah melihat jarum tidak bergerak
atau angka yang ditunjukkan nol.

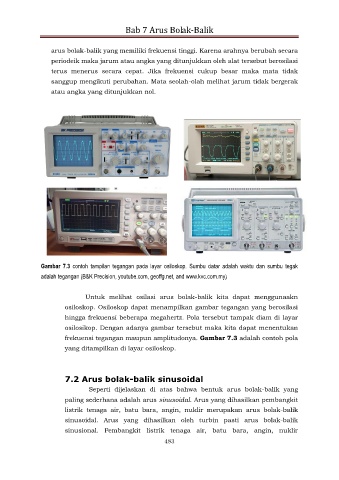

Gambar 7.3 contoh tampilan tegangan pada layar osiloskop. Sumbu datar adalah waktu dan sumbu tegak
adalah tegangan (B&K Precision, youtube.com, geoffg.net, and www.kvc.com.my)

Untuk melihat osilasi arus bolak-balik kita dapat menggunaakn
osiloskop. Osiloskop dapat menampilkan gambar tegangan yang berosilasi

hingga frekuensi beberapa megahertz. Pola tersebut tampak diam di layar
osilosikop. Dengan adanya gambar tersebut maka kita dapat menentukan
frekuensi tegangan maupun amplitudonya. Gambar 7.3 adalah contoh pola

yang ditampilkan di layar osiloskop.

7.2 Arus bolak-balik sinusoidal
Seperti dijelaskan di atas bahwa bentuk arus bolak-balik yang

paling sederhana adalah arus sinusoidal. Arus yang dihasilkan pembangkit
listrik tenaga air, batu bara, angin, nuklir merupakan arus bolak-balik
sinusoidal. Arus yang dihasilkan oleh turbin pasti arus bolak-balik

sinusional. Pembangkit listrik tenaga air, batu bara, angin, nuklir
