Bab 7 Arus Bolak-Balik

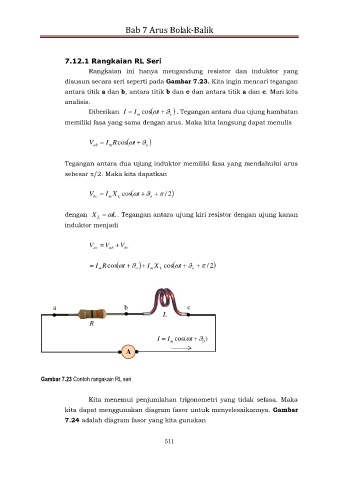

7.12.1 Rangkaian RL Seri

Rangkaian ini hanya mengandung resistor dan induktor yang
disusun secara seri seperti pada Gambar 7.23. Kita ingin mencari tegangan
antara titik a dan b, antara titik b dan c dan antara titik a dan c. Mari kita

analisis.
Diberikan I  I cos  t   o . Tegangan antara dua ujung hambatan
m
memiliki fasa yang sama dengan arus. Maka kita langsung dapat menulis

V  I m Rcos  t   o 
ab

Tegangan antara dua ujung induktor memiliki fasa yang mendahului arus
sebesar /2. Maka kita dapatkan

V bc  I m X L cos  t     2 /
o

dengan X  
L . Tegangan antara ujung kiri resistor dengan ujung kanan
L
induktor menjadi

V  V  V
ab
ac
bc

 I m R cos  t  o  I m X L cos  t     2 /
o

a b c
  L 
R

I  I m cos(   0 )
t
A

Gambar 7.23 Contoh rangakain RL seri

Kita menemui penjumlahan trigonometri yang tidak sefasa. Maka
kita dapat menggunakan diagram fasor untuk menyelesaikannya. Gambar
7.24 adalah diagram fasor yang kita gunakan

511
