Bab 7 Arus Bolak-Balik

dan c. Mari kita analisis

a b c
  
R C

t
I  I m cos(   0 )
A

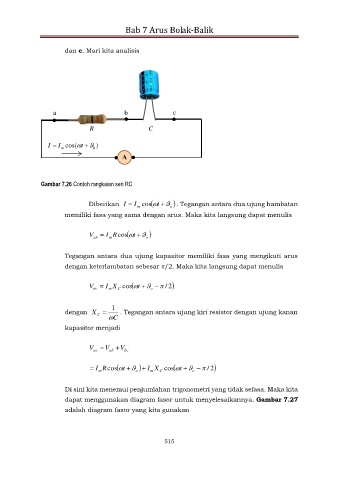

Gambar 7.26 Contoh rangkaian seri RC

Diberikan I  I cos  t   o . Tegangan antara dua ujung hambatan
m
memiliki fasa yang sama dengan arus. Maka kita langsung dapat menulis

V  I m Rcos  t   o 
ab

Tegangan antara dua ujung kapasitor memiliki fasa yang mengikuti arus

dengan keterlambatan sebesar /2. Maka kita langsung dapat menulis

V bc  I m X C cos  t     2 /
o

1
dengan X  . Tegangan antara ujung kiri resistor dengan ujung kanan
 C
C
kapasitor menjadi

V  V  V
bc
ab
ac

 I m R cos  t  o  I m X C cos  t     2 /
o

Di sini kita menemui penjumlahan trigonometri yang tidak sefasa. Maka kita

dapat menggunakan diagram fasor untuk menyelesaikannya. Gambar 7.27
adalah diagram fasor yang kita gunakan

515
