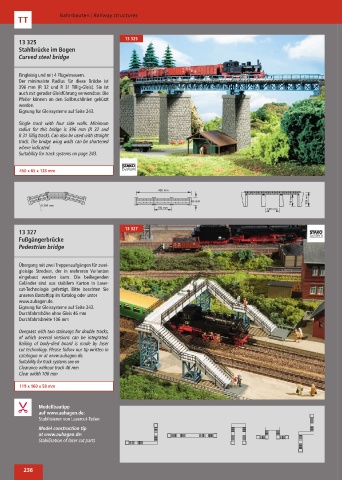

Page 236 - Auhagen Gesamtkatalog 2021

Bahnbauten | Railway structures
TT

13 325
13 325
Stahlbrücke im Bogen
Curved steel bridge

Eingleisig und mit 4 Flügelmauern.
Der minimalste Radius für diese Brücke ist
396 mm (R 32 und R 31 Tillig­Gleis). Sie ist
auch mit gerader Gleisführung verwendbar. Die
Pfeiler können an den Sollbruchlinien gekürzt
werden.
Eignung für Gleissysteme auf Seite 243.

Single track with four side walls. Minimum
radius for this bridge is 396 mm (R 32 and
R 31 Tillig track). Can also be used with straight
track. The bridge wing walls can be shortened
where indicated.
Suitability for track systems on page 243.

450 x 65 x 128 mm

450 mm
110 mm 128 mm
65 mm
R 396 mm
150 mm
130 mm
13 327
13 327
Fußgängerbrücke
Pedestrian bridge

Übergang mit zwei Treppenaufgängen für zwei­
gleisige Strecken, der in mehreren Varianten
eingebaut werden kann. Die beiliegenden
Geländer sind aus stabilem Karton in Laser­
cut­Technologie gefertigt. Bitte beachten Sie
unseren Basteltipp im Katalog oder unter
www.auhagen.de.
Eignung für Gleissysteme auf Seite 243.
Durchfahrtshöhe ohne Gleis 46 mm
Durchfahrtsbreite 106 mm

Overpass with two stairways for double tracks,
of which several versions can be integrated.
Railing of body-died board is made by laser
cut technology. Please follow our tip written in
catalogue or at www.auhagen.de.
Suitability for track systems see on
Clearance without track 46 mm
Clear width 106 mm

119 x 160 x 58 mm

Modellbautipp
auf www.auhagen.de:
Stabilisieren von Lasercut­Teilen
Model construction tip
at www.auhagen.de:
Stabilisation of laser cut parts
