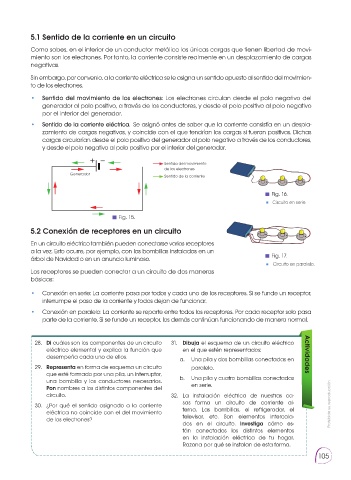

5.1 Sentido de la corriente en un circuito

Como sabes, en el interior de un conductor metálico las únicas cargas que tienen libertad de movi-
miento son los electrones. Por tanto, la corriente consiste realmente en un desplazamiento de cargas
negativas.

Sin embargo, por convenio, a la corriente eléctrica se le asigna un sentido opuesto al sentido del movimien-
to de los electrones.
• Sentido del movimiento de los electrones: Los electrones circulan desde el polo negativo del
generador al polo positivo, a través de los conductores, y desde el polo positivo al polo negativo
por el interior del generador.
• Sentido de la corriente eléctrica. Se asignó antes de saber que la corriente consistía en un despla-
zamiento de cargas negativas, y coincide con el que tendrían las cargas si fueran positivas. Dichas
cargas circularían desde el polo posi tivo del generador al polo negativo a través de los conductores,
y desde el polo negativo al polo positivo por el interior del generador.

Sentido del movimiento
de los electrones
Generador
Sentido de la corriente

Fig. 16.
Circuito en serie.

Fig. 15.
5.2 Conexión de receptores en un circuito

En un circuito eléctrico también pueden conectarse varios receptores
a la vez. Esto ocurre, por ejemplo, con las bombillas instaladas en un
árbol de Navidad o en un anuncio luminoso. Fig. 17.
Circuito en paralelo.
Los receptores se pueden conectar a un circuito de dos maneras
básicas:

• Conexión en serie: La corriente pasa por todos y cada uno de los receptores. Si se funde un receptor,
interrumpe el paso de la corriente y todos dejan de funcionar.
• Conexión en paralelo: La corriente se reparte entre todos los receptores. Por cada receptor solo pasa
parte de la corriente. Si se funde un receptor, los demás continúan funcionando de manera normal.

28. Di cuáles son los componentes de un circuito 31. Dibuja el esquema de un circuito eléctrico
eléctrico elemental y explica la función que en el que estén representados:
desempeña cada uno de ellos. a. Una pila y dos bombillas conectadas en Actividades
29. Representa en forma de esquema un circuito paralelo.
que esté formado por una pila, un interruptor,
una bombilla y los conductores necesarios. b. Una pila y cuatro bombillas conectadas
Pon nombres a los distintos componentes del en serie.
circuito. 32. La instalación eléctrica de nuestras ca-
30. ¿Por qué el sentido asignado a la corriente sas forma un cir cuito de corriente al- Prohibida su reproducción
eléctrica no coincide con el del movimiento terna. Las bombillas, el refrigerador, el
de los electrones? televisor, etc. Son elementos intercala-
dos en el circuito. Investiga cómo es-
tán conectados los distintos elementos
en la instalación eléctrica de tu hogar.
Razona por qué se instalan de esta forma.

105
