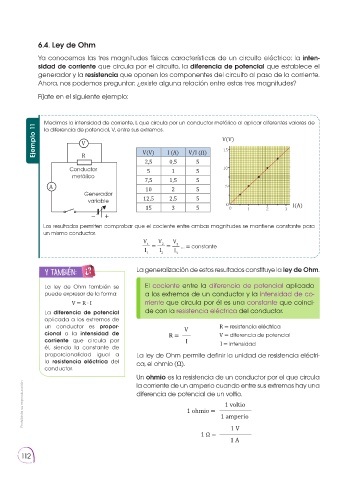

6.4. Ley de Ohm

Ya conocemos las tres magnitudes físicas características de un circuito eléctrico: la inten-
sidad de corriente que circula por el circuito, la diferencia de potencial que establece el
generador y la resistencia que oponen los componentes del circuito al paso de la corriente.
Ahora, nos podemos preguntar: ¿existe alguna relación entre estas tres magnitudes?

Fíjate en el siguiente ejemplo:

Medimos la intensidad de corriente, I, que circula por un conductor metálico al aplicar diferentes valores de
Ejemplo 11 V V(V)
la diferencia de potencial, V, entre sus extremos.

V(V)
R
0,5
2,5 I (A) V/I (Ω)
5
Conductor 5 1 5
metálico
7,5 1,5 5
A 10 2 5
Generador
variable 12,5 2,5 5
I(A)
15 3 5

Los resultados permiten comprobar que el cociente entre ambas magnitudes se mantiene constante para
un mismo conductor.
V V V
1 2 3
= = ... = constante
I I I
1 2 3
EN GRUPO Y TAMBIÉN TICS RECORTABLES CALCULADORA
y también: La generalización de estos resultados constituye la ley de Ohm.

La ley de Ohm también se El cociente entre la diferencia de potencial aplicada
puede expresar de la forma: a los extremos de un conductor y la intensidad de co-
rriente que circula por él es una constante que coinci-
V = R ∙ I
La diferencia de potencial de con la resistencia eléctrica del conductor.
aplicada a los extremos de
un conductor es propor- R = resistencia eléctrica
cional a la intensidad de R = V V = diferencia de potencial
corriente que circula por I I = intensidad
él, siendo la constante de
proporcionalidad igual a La ley de Ohm permite definir la unidad de resistencia eléctri-
la resistencia eléctrica del ca, el ohmio (Ω).
conductor.
Un ohmio es la resistencia de un conductor por el que circula
Prohibida su reproducción diferencia de potencial de un voltio.
la corriente de un amperio cuando entre sus extremos hay una

1 voltio
1 ohmio =
1 amperio

1 Ω = 1 V
1 A
