ishlamasa RH3 ishlab ketadi, buning oqibatida qo‘shimcha ravishda II va III
nimstansiyalar ham o‘chib qoladi, normal rejimda RH4 ning noto‘g‘ri ishlashi esa
L4 EUL o‘chiradi va I-V nimstansiyalarning iste’molchilari ta’minotsiz qoladi.

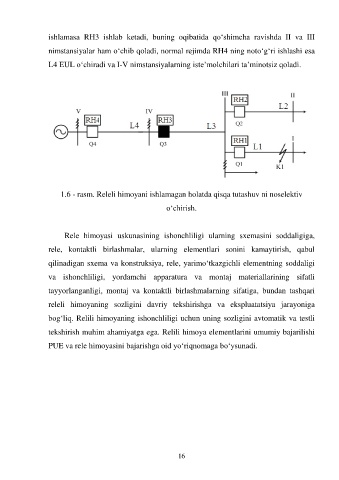

1.6 - rasm. Releli himoyani ishlamagan holatda qisqa tutashuv ni noselektiv
o‘chirish.
Rele himoyasi uskunasining ishonchliligi ularning sxemasini soddaligiga,
rele, kontaktli birlashmalar, ularning elementlari sonini kamaytirish, qabul
qilinadigan sxema va konstruksiya, rele, yarimo‘tkazgichli elementning soddaligi
va ishonchliligi, yordamchi apparatura va montaj materiallarining sifatli
tayyorlanganligi, montaj va kontaktli birlashmalarning sifatiga, bundan tashqari
releli himoyaning sozligini davriy tekshirishga va ekspluatatsiya jarayoniga
bog‘liq. Relili himoyaning ishonchliligi uchun uning sozligini avtomatik va testli
tekshirish muhim ahamiyatga ega. Relili himoya elementlarini umumiy bajarilishi
PUE va rele himoyasini bajarishga oid yo‘riqnomaga bo‘ysunadi.
16
