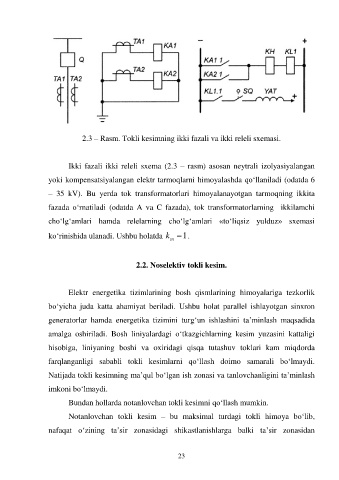

2.3 – Rasm. Tokli kesimning ikki fazali va ikki releli sxemasi.

Ikki fazali ikki releli sxema (2.3 – rasm) asosan neytrali izolyasiyalangan

yoki kompensatsiyalangan elektr tarmoqlarni himoyalashda qo‘llaniladi (odatda 6

– 35 kV). Bu yerda tok transformatorlari himoyalanayotgan tarmoqning ikkita

fazada o‘rnatiladi (odatda A va C fazada), tok transformatorlarning ikkilamchi

cho‘lg‘amlari hamda relelarning cho‘lg‘amlari «to‘liqsiz yulduz» sxemasi
1
ko‘rinishida ulanadi. Ushbu holatda k  .
sx

2.2. Noselektiv tokli kesim.

Elektr energetika tizimlarining bosh qismlarining himoyalariga tezkorlik

bo‘yicha juda katta ahamiyat beriladi. Ushbu holat parallel ishlayotgan sinxron

generatorlar hamda energetika tizimini turg‘un ishlashini ta’minlash maqsadida

amalga oshiriladi. Bosh liniyalardagi o‘tkazgichlarning kesim yuzasini kattaligi

hisobiga, liniyaning boshi va oxiridagi qisqa tutashuv toklari kam miqdorda

farqlanganligi sababli tokli kesimlarni qo‘llash doimo samarali bo‘lmaydi.

Natijada tokli kesimning ma’qul bo‘lgan ish zonasi va tanlovchanligini ta’minlash

imkoni bo‘lmaydi.

Bundan hollarda notanlovchan tokli kesimni qo‘llash mumkin.

Notanlovchan tokli kesim – bu maksimal turdagi tokli himoya bo‘lib,

nafaqat o‘zining ta’sir zonasidagi shikastlanishlarga balki ta’sir zonasidan
