vaqtsiz) va faqat shikastlangan liniya L2 o‘chiriladi. Notanlovchan tokli kesim
ishga tushishga ulgurmasdan boshlang‘ich holatga qaytadi. L1 liniyadagi qisqa
tutashuvlarda notanlovchan tokli kesim NTK1 ishga tushadi.

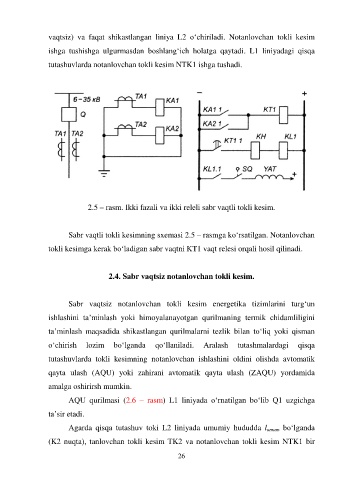

2.5 – rasm. Ikki fazali va ikki releli sabr vaqtli tokli kesim.
Sabr vaqtli tokli kesimning sxemasi 2.5 – rasmga ko‘rsatilgan. Notanlovchan
tokli kesimga kerak bo‘ladigan sabr vaqtni KT1 vaqt relesi orqali hosil qilinadi.
2.4. Sabr vaqtsiz notanlovchan tokli kesim.
Sabr vaqtsiz notanlovchan tokli kesim energetika tizimlarini turg‘un
ishlashini ta’minlash yoki himoyalanayotgan qurilmaning termik chidamliligini
ta’minlash maqsadida shikastlangan qurilmalarni tezlik bilan to‘liq yoki qisman
o‘chirish lozim bo‘lganda qo‘llaniladi. Aralash tutashmalardagi qisqa
tutashuvlarda tokli kesimning notanlovchan ishlashini oldini olishda avtomatik
qayta ulash (AQU) yoki zahirani avtomatik qayta ulash (ZAQU) yordamida
amalga oshirirsh mumkin.
AQU qurilmasi (2.6 – rasm) L1 liniyada o‘rnatilgan bo‘lib Q1 uzgichga
ta’sir etadi.
Agarda qisqa tutashuv toki L2 liniyada umumiy hududda l umum bo‘lganda
(K2 nuqta), tanlovchan tokli kesim TK2 va notanlovchan tokli kesim NTK1 bir
26
