2.5.2. Maksimal tokli himoyaning ulanish sxemalari.

Maksimal tokli himoyadagi tok relelarining ulanish sxemalari shunday

tanlanadiki bunda transformatorning past kuchlanish tomonidagi barcha qisqa

tutashuvlarda himoyaning sezgirligi eng katta bo‘lishi lozim.

Tuliq yulduz (uch fazali uch releli sxema 2.9 rasm; k  1) ulanishli sxema
sx
kamdan kam hollarda qo‘llaniladi, chunki 6-35 kV li tarmoqlarda ikki fazali erga

qisqa tutashuvlarda shikastlangan tarmoqni tanlab o‘chirmaslikka olib kelishi

mumkin. Tuliq yulduz sxemasi ulangan 110 kV va undan katta kuchlanishli

transformatorlarda bir fazali tashqi qisqa tutashuvlarda himoyani ishlamasligini

ta’minlash maqsadida himoyani sezgirligini sun’iy ravishda kamaytirish lozim.

Odatda 110 kV va undan katta kuchlanishli tarmoqlarda masofali himoya

qo‘llaniladi.

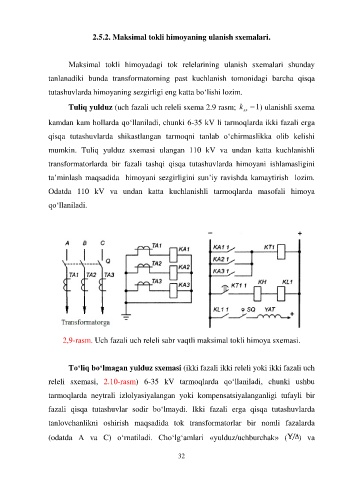

2,9-rasm. Uch fazali uch releli sabr vaqtli maksimal tokli himoya sxemasi.

To‘liq bo‘lmagan yulduz sxemasi (ikki fazali ikki releli yoki ikki fazali uch

releli sxemasi, 2.10-rasm) 6-35 kV tarmoqlarda qo‘llaniladi, chunki ushbu

tarmoqlarda neytrali izlolyasiyalangan yoki kompensatsiyalanganligi tufayli bir

fazali qisqa tutashuvlar sodir bo‘lmaydi. Ikki fazali erga qisqa tutashuvlarda

tanlovchanlikni oshirish maqsadida tok transformatorlar bir nomli fazalarda

(odatda A va C) o‘rnatiladi. Cho‘lg‘amlari «yulduz/uchburchak» ( ) va

32
