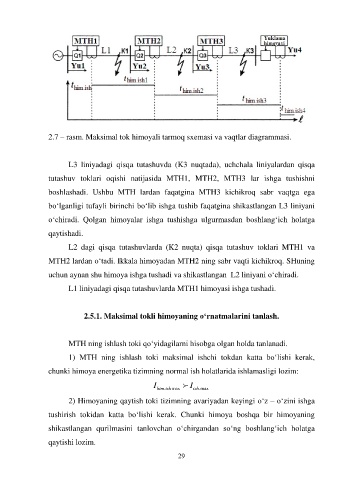

2.7 – rasm. Maksimal tok himoyali tarmoq sxemasi va vaqtlar diagrammasi.

L3 liniyadagi qisqa tutashuvda (K3 nuqtada), uchchala liniyalardan qisqa

tutashuv toklari oqishi natijasida MTH1, MTH2, MTH3 lar ishga tushishni

boshlashadi. Ushbu MTH lardan faqatgina MTH3 kichikroq sabr vaqtga ega

bo‘lganligi tufayli birinchi bo‘lib ishga tushib faqatgina shikastlangan L3 liniyani

o‘chiradi. Qolgan himoyalar ishga tushishga ulgurmasdan boshlang‘ich holatga

qaytishadi.

L2 dagi qisqa tutashuvlarda (K2 nuqta) qisqa tutashuv toklari MTH1 va

MTH2 lardan o‘tadi. Ikkala himoyadan MTH2 ning sabr vaqti kichikroq. SHuning

uchun aynan shu himoya ishga tushadi va shikastlangan L2 liniyani o‘chiradi.

L1 liniyadagi qisqa tutashuvlarda MTH1 himoyasi ishga tushadi.

2.5.1. Maksimal tokli himoyaning o‘rnatmalarini tanlash.

MTH ning ishlash toki qo‘yidagilarni hisobga olgan holda tanlanadi.

1) MTH ning ishlash toki maksimal ishchi tokdan katta bo‘lishi kerak,

chunki himoya energetika tizimning normal ish holatlarida ishlamasligi lozim:

I I
him .ish max ish .max
2) Himoyaning qaytish toki tizimning avariyadan keyingi o‘z – o‘zini ishga

tushirish tokidan katta bo‘lishi kerak. Chunki himoya boshqa bir himoyaning

shikastlangan qurilmasini tanlovchan o‘chirgandan so‘ng boshlang‘ich holatga

qaytishi lozim.

29
