«uchburchak/yulduz» ( ) ulanishli transformatorlarda hamda ushbu

transformatorlarni ta’minlayotgan tarmoqlarda uch releli sxemani qo‘llash

maqsadga muvofiqdir. Transformatorning past kuchlanish tarafidagi ikki fazali

qisqa tutashuvlarda yuqori cho‘lg‘amdagi fazalardan birida boshqa fazalaga

nisbatan ikki barobar katta qisqa tutashuv toki oqadi. Ikki fazali qisqa

tutashuvlarning uchtasidan birida (A-B, B-C, C-A) himoyasi o‘rnatilmagan B

fazaga tug‘ri kelib qolishi inobatga olsak himoyaning sezgirligi ikki barobarga

kamayadi. Ushbu holatda himoyani sezgirligini oshirish maqsadida ikki fazali

sxemaning qaytish simiga qo‘shimcha KA 3 relesi ulanadi (2,10-rasmdagi uziq

chiziqlar bilan ko‘rsatilgan).

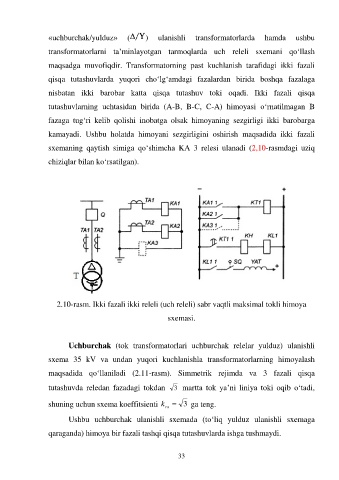

2.10-rasm. Ikki fazali ikki releli (uch releli) sabr vaqtli maksimal tokli himoya

sxemasi.

Uchburchak (tok transformatorlari uchburchak relelar yulduz) ulanishli

sxema 35 kV va undan yuqori kuchlanishla transformatorlarning himoyalash

maqsadida qo‘llaniladi (2.11-rasm). Simmetrik rejimda va 3 fazali qisqa

tutashuvda reledan fazadagi tokdan 3 martta tok ya’ni liniya toki oqib o‘tadi,

shuning uchun sxema koeffitsienti k cx  3 ga teng.

Ushbu uchburchak ulanishli sxemada (to‘liq yulduz ulanishli sxemaga

qaraganda) himoya bir fazali tashqi qisqa tutashuvlarda ishga tushmaydi.

33
