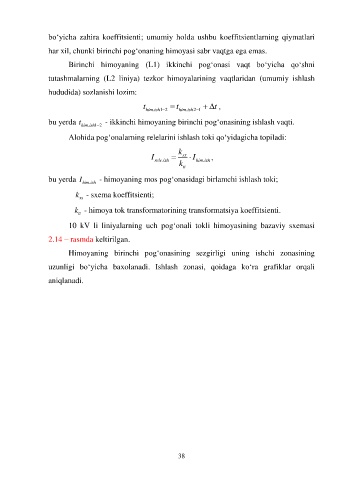

bo‘yicha zahira koeffitsienti; umumiy holda ushbu koeffitsientlarning qiymatlari

har xil, chunki birinchi pog‘onaning himoyasi sabr vaqtga ega emas.

Birinchi himoyaning (L1) ikkinchi pog‘onasi vaqt bo‘yicha qo‘shni

tutashmalarning (L2 liniya) tezkor himoyalarining vaqtlaridan (umumiy ishlash

hududida) sozlanishi lozim:

t him .ish 1 2  t him .ish 2 1  t  ,


bu yerda t - ikkinchi himoyaning birinchi pog‘onasining ishlash vaqti.

him .ish 1 2
Alohida pog‘onalarning relelarini ishlash toki qo‘yidagicha topiladi:

k
I  sx I  ,
rele
.ish
k tt him .ish
bu yerda I him .ish - himoyaning mos pog‘onasidagi birlamchi ishlash toki;

k - sxema koeffitsienti;
sx
k - himoya tok transformatorining transformatsiya koeffitsienti.
tt
10 kV li liniyalarning uch pog‘onali tokli himoyasining bazaviy sxemasi

2.14 – rasmda keltirilgan.
Himoyaning birinchi pog‘onasining sezgirligi uning ishchi zonasining

uzunligi bo‘yicha baxolanadi. Ishlash zonasi, qoidaga ko‘ra grafiklar orqali
aniqlanadi.
