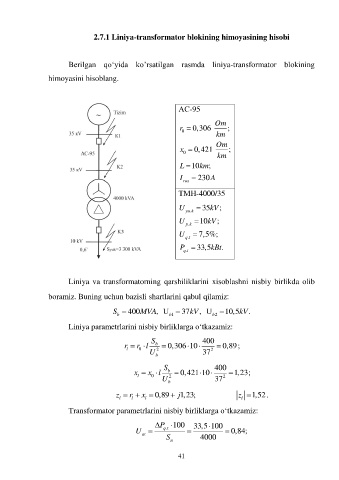

2.7.1 Liniya-transformator blokining himoyasining hisobi

Berilgan qo‘yida ko’rsatilgan rasmda liniya-transformator blokining

himoyasini hisoblang.

AС-95

Om
r  0,306 ;
0
km
Om
x  0,421 ;
0
km
L  10km ;

I rux  230A

TMН-4000/35

U yu .k  35kV ;

U . p k  10kV ;

U . q t  7,5%;

P  33,5kBt .
. q t

Liniya va transformatorning qarshiliklarini xisoblashni nisbiy birlikda olib

boramiz. Buning uchun bazisli shartlarini qabul qilamiz:

S  400MVA , U  37kV , U  10,5kV .
b
2
b
1
b
Liniya parametrlarini nisbiy birliklarga o‘tkazamiz:
S 400


r  r l b  0,306 10  0,89;
l
0
U b 2 37 2
S 400


x  x l b  0,421 10  1,23;
0
l
U b 2 37 2
z   x  0,89  j 1,23; z  1,52.
r
l
l
l
l
Transformator parametrlarini nisbiy birliklarga o‘tkazamiz:
 P  100 33,5 100

U  . q t   0,84;
at
S n 4000
