V TN = V p - 240 volt
0
urutan (+)
120 0
120 0 V RN = V p 0 volt
0
120 0
-120 volt
0
V SN = V p

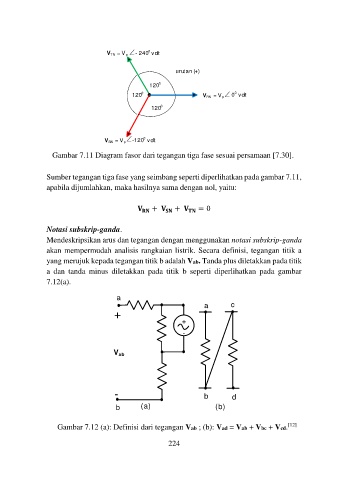

Gambar 7.11 Diagram fasor dari tegangan tiga fase sesuai persamaan [7.30].
Sumber tegangan tiga fase yang seimbang seperti diperlihatkan pada gambar 7.11,
apabila dijumlahkan, maka hasilnya sama dengan nol, yaitu:
+ + = 0
Notasi subskrip-ganda.
Mendeskripsikan arus dan tegangan dengan menggunakan notasi subskrip-ganda
akan mempermudah analisis rangkaian listrik. Secara definisi, tegangan titik a
yang merujuk kepada tegangan titik b adalah Vab. Tanda plus diletakkan pada titik
a dan tanda minus diletakkan pada titik b seperti diperlihatkan pada gambar
7.12(a).
a a c
+
+
-
V ab
- b d
b (a) (b)
Gambar 7.12 (a): Definisi dari tegangan Vab ; (b): Vad = Vab + Vbc + Vcd. [12]
