V TR = V TN - V RN
V RS = V RN - V SN
V TN
30 0
V RN
V SN
V ST = V SN - V TN

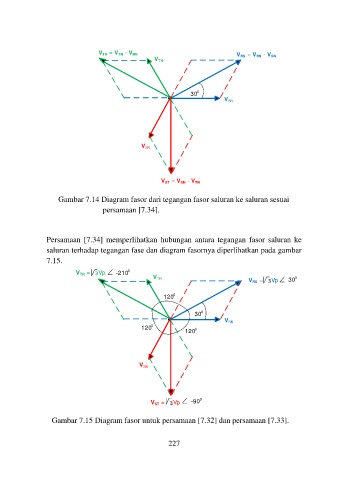

Gambar 7.14 Diagram fasor dari tegangan fasor saluran ke saluran sesuai
persamaan [7.34].
Persamaan [7.34] memperlihatkan hubungan antara tegangan fasor saluran ke
saluran terhadap tegangan fase dan diagram fasornya diperlihatkan pada gambar
7.15.
V TR = Vp -210 0
3
V TN V RS = Vp 30 0
3
120 0
30 0
V RN
120 0 0
120
V SN
-90 0
3
V ST = Vp
Gambar 7.15 Diagram fasor untuk persamaan [7.32] dan persamaan [7.33].
227
