Z ac = Z a Z b +Z b Z c +Z c Z a [5.41]
Z b

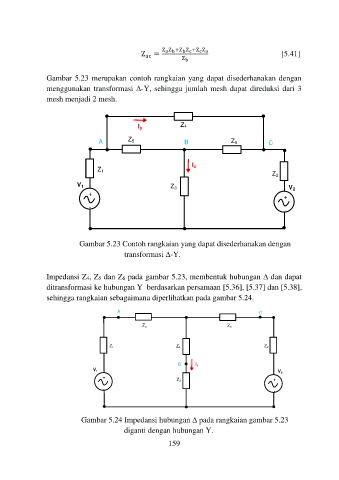

Gambar 5.23 merupakan contoh rangkaian yang dapat disederhanakan dengan
menggunakan transformasi ∆-Y, sehingga jumlah mesh dapat direduksi dari 3
mesh menjadi 2 mesh.

Z 4
I y

A Z 5 B Z 6 C

I x
Z 1 Z 2

V 1 Z 3 V 2
+ +

- -

Gambar 5.23 Contoh rangkaian yang dapat disederhanakan dengan

transformasi ∆-Y.

Impedansi Z4, Z5 dan Z6 pada gambar 5.23, membentuk hubungan ∆ dan dapat
ditransformasi ke hubungan Y berdasarkan persamaan [5.36], [5.37] dan [5.38],
sehingga rangkaian sebagaimana diperlihatkan pada gambar 5.24.

A C

Z a Z b

Z 1 Z c Z 2

B I x
V 1 V 2
+ Z 3 +
- -

Gambar 5.24 Impedansi hubungan ∆ pada rangkaian gambar 5.23
diganti dengan hubungan Y.
159
