imajiner

1,41 cos 45 20
0
0 riil
0 45 20 0 volt
0
1,41
I
0
1,41 sin 45

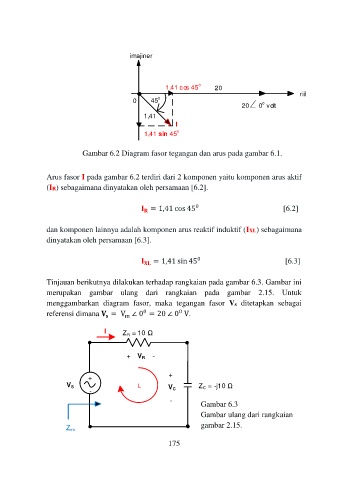

Gambar 6.2 Diagram fasor tegangan dan arus pada gambar 6.1.

Arus fasor I pada gambar 6.2 terdiri dari 2 komponen yaitu komponen arus aktif
(IR) sebagaimana dinyatakan oleh persamaan [6.2].

0
= 1,41 cos 45 [6.2]

dan komponen lainnya adalah komponen arus reaktif induktif (IXL) sebagaimana
dinyatakan oleh persamaan [6.3].

0
= 1,41 sin 45 [6.3]

Tinjauan berikutnya dilakukan terhadap rangkaian pada gambar 6.3. Gambar ini
merupakan gambar ulang dari rangkaian pada gambar 2.15. Untuk
menggambarkan diagram fasor, maka tegangan fasor Vs ditetapkan sebagai
0
0
referensi dimana = V ∠ 0 = 20 ∠ 0 V.

m

I Z R = 10

+ V R -

+ +
V S L V C Z C = -j10
-
- Gambar 6.3
Gambar ulang dari rangkaian
Z ek gambar 2.15.

175
