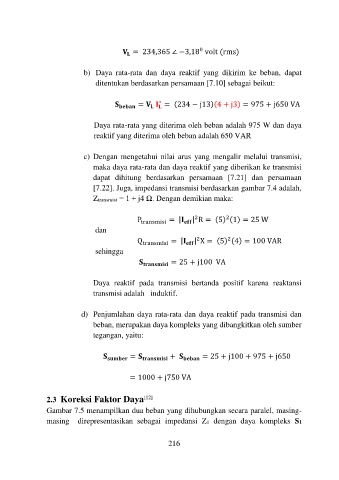

0
= 234,365 ∠ −3,18 volt (rms)

b) Daya rata-rata dan daya reaktif yang dikirim ke beban, dapat
ditentukan berdasarkan persamaan [7.10] sebagai beikut:

∗
= = (234 − j13)(4 + j3) = 975 + j650 VA

Daya rata-rata yang diterima oleh beban adalah 975 W dan daya
reaktif yang diterima oleh beban adalah 650 VAR

c) Dengan mengetahui nilai arus yang mengalir melalui transmisi,
maka daya rata-rata dan daya reaktif yang diberikan ke transmisi
dapat dihitung berdasarkan persamaan [7.21] dan persamaan
[7.22]. Juga, impedansi transmisi berdasarkan gambar 7.4 adalah,
Ztransmisi = 1 + j4 Ω. Dengan demikian maka:

2
2
P transmisi = | | R = (5) (1) = 25 W
dan
2
2
Q transmisi = | | X = (5) (4) = 100 VAR
sehingga
= 25 + j100 VA

Daya reaktif pada transmisi bertanda positif karena reaktansi
transmisi adalah induktif.

d) Penjumlahan daya rata-rata dan daya reaktif pada transmisi dan
beban, merupakan daya kompleks yang dibangkitkan oleh sumber
tegangan, yaitu:

= + = 25 + j100 + 975 + j650

= 1000 + j750 VA

2.3 Koreksi Faktor Daya [12]
Gambar 7.5 menampilkan dua beban yang dihubungkan secara paralel, masing-
masing direpresentasikan sebagai impedansi Z1 dengan daya kompleks S1

216
