Mesh 2:
−10 + 17 − 2 − 5 = 0
Mesh 3:
−2 + 7 − 1 = 0
0,5 I a
+
I a
v 1
-
jaringan
Z in

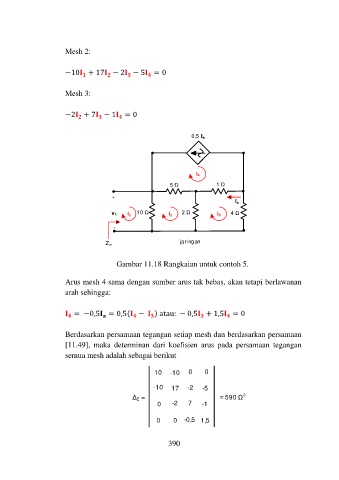

Gambar 11.18 Rangkaian untuk contoh 5.
Arus mesh 4 sama dengan sumber arus tak bebas, akan tetapi berlawanan
arah sehingga:
= −0,5 = 0,5( − ) atau: − 0,5 + 1,5 = 0
Berdasarkan persamaan tegangan setiap mesh dan berdasarkan persamaan
[11.49], maka determinan dari koefisien arus pada persamaan tegangan
semua mesh adalah sebagai berikut
10 -10 0 0
-10 17 -2 -5
Δ Z = =
0 -2 7 -1
0 0 -0,5 1,5
