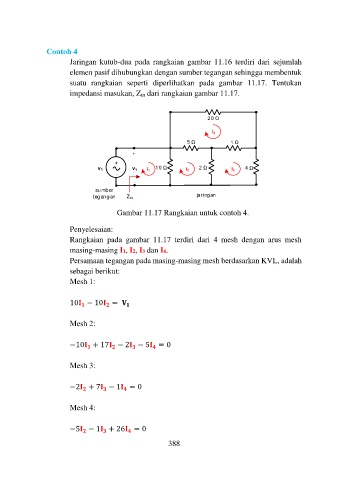

Contoh 4
Jaringan kutub-dua pada rangkaian gambar 11.16 terdiri dari sejumlah
elemen pasif dihubungkan dengan sumber tegangan sehingga membentuk
suatu rangkaian seperti diperlihatkan pada gambar 11.17. Tentukan
impedansi masukan, Zin dari rangkaian gambar 11.17.
+
+
v 1 v 1
-
sumber -
tegangan Z in jaringan
Gambar 11.17 Rangkaian untuk contoh 4.
Penyelesaian:
Rangkaian pada gambar 11.17 terdiri dari 4 mesh dengan arus mesh
masing-masing I1, I2, I3 dan I4.
Persamaan tegangan pada masing-masing mesh berdasarkan KVL, adalah
sebagai berikut:
Mesh 1:
10 − 10 =
Mesh 2:
−10 + 17 − 2 − 5 = 0
Mesh 3:
−2 + 7 − 1 = 0
Mesh 4:
−5 − 1 + 26 = 0
