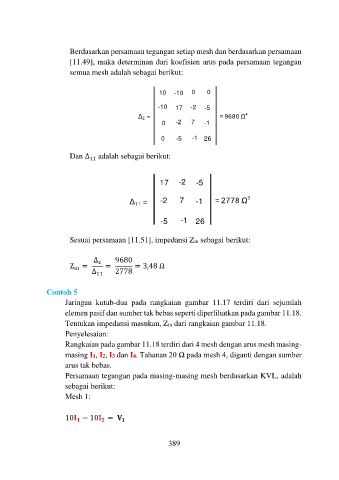

Berdasarkan persamaan tegangan setiap mesh dan berdasarkan persamaan
[11.49], maka determinan dari koefisien arus pada persamaan tegangan
semua mesh adalah sebagai berikut:
10 -10 0 0
-10 17 -2 -5
Δ Z = =
0 -2 7 -1
0 -5 -1 26
Dan ∆ adalah sebagai berikut:
11
17 -2 -5
Δ 11 = -2 7 -1 =
-5 -1 26
Sesuai persamaan [11.51], impedansi Zin sebagai berikut:
∆ 9680
Z = z = = 3,48 Ω
in
∆ 11 2778
Contoh 5
Jaringan kutub-dua pada rangkaian gambar 11.17 terdiri dari sejumlah
elemen pasif dan sumber tak bebas seperti diperlihatkan pada gambar 11.18.
Tentukan impedansi masukan, Zin dari rangkaian gambar 11.18.
Penyelesaian:
Rangkaian pada gambar 11.18 terdiri dari 4 mesh dengan arus mesh masing-
masing I1, I2, I3 dan I4. Tahanan 20 Ω pada mesh 4, diganti dengan sumber
arus tak bebas.
Persamaan tegangan pada masing-masing mesh berdasarkan KVL, adalah
sebagai berikut:
Mesh 1:
10 − 10 =
389
