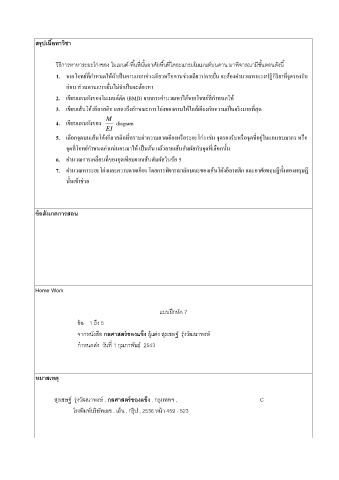

สรุปเนื้อหาวิชา
วิธีการหาหาระยะโก่งของ โมเมนต์-พื้นที่นั้นอาศัยพื้นที่ไดอะแกรมโมเมนต์บนคาน มาพิจารณามีขั้นตอนดังนี้
1. จากโจทย์ที่ก าหนดให้ถ้าเป็นคานแบบช่วงเดียวหรือคานช่วงเดียวปลายยื่น จะต้องค านวณหาแรงปฏิกิริยาที่จุดรองรับ
ก่อน ส่วนคานแบบยื่นไม่จ าเป็นจะต้องหา
2. เขียนแผนผังของโมเมนต์ดัด (BMD) จากการค านวณหาได้จากโจทย์ที่ก าหนดให้
3. เขียนเส้นโค้งอีลาสติก แสดงถึงลักษณะการโก่งของคานให้ใกล้เคียงกับความเป็นจริงมากที่สุด
M
4. เขียนแผนผังของ diagram
EI
5. เลือกจุดบนเส้นโค้งอีลาสติกที่ทราบค่าความลาดเอียงหรือระยะโก่ง เช่น จุดรองรับหรือจุดที่อยู่ในแกนสมมาตร หรือ
จุดที่โจทย์ก าหนดค่าแน่นอนมาให้ เป็นต้น แล้วลากเส้นสัมผัสกับจุดที่เลือกนั้น
6. ค านวณการเคลื่อนที่ของจุดเทียบจากเส้นสัมผัสในข้อ 5
7. ค านวณหาระยะโก่งและความลาดเอียง โดยการพิจารณาลักษณะของเส้นโค้งอีลาสติก และอาศัยทฤษฎีทั้งสองทฤษฎี
นั้นเข้าช่วย
ข้อสังเกตการสอน
Home Work
แบบฝึกหัด 7
ข้อ 1 ถึง 5
จากหนังสือ กลศาสตร์ของแข็ง ผู้แต่ง สุรเชษฐ์ รุ่งวัฒนาพงษ์
ก าหนดส่ง วันที่ 1 กุมภาพันธ์ 2543
หมายเหตุ
สุรเชษฐ์ รุ่งวัฒนาพงษ์ , กลศาสตร์ของแข็ง , กรุงเทพฯ , C
โรงพิมพ์บริษัทเอช . เอ็น . กรุ๊ป , 2536 หน้า 459 - 523
